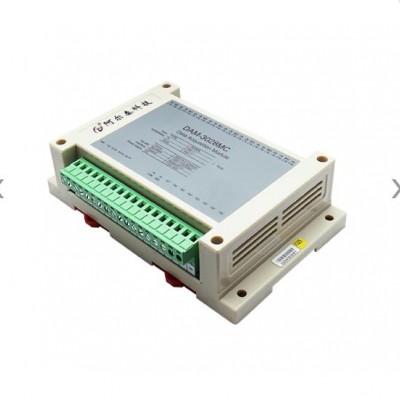

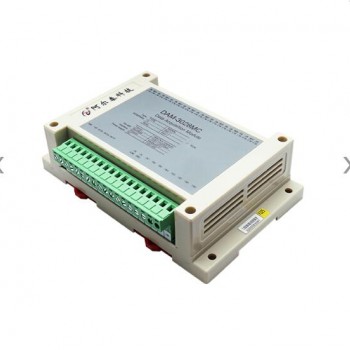

8路DI 8路继电器输出485模块DAM-3028MC

模拟量输入

输入通道

8路单端数字量输入（干接点或湿接点共阳极）

数字量输入电压

干接点：逻辑电平0：INx和IN.GND短接

              逻辑电平1：INx开路或悬空

湿接点：逻辑电平1：IN.COM输入电压：0~+3V（z大）

                                  INx接输入电压负端

逻辑电平0：IN.COM输入电压：+10V～+30V

                                  INx接输入电压负端

注意：悬空和湿接点高电平状态相同。

工作模式

DI输入，低到高锁存，高到低锁存，计数器，频率测量

支持计数器功能

32位

计数器/频率输入范围

0~400Hz

其他

支持DI反向功能  支持信号滤波功能

数字量输出

通道

8路C型信号继电器，常开+常闭接点

触点材料

Ag+Au clad（银+金包层）

额定控制容量(电阻负载)注1

2A, 30V DC

触点z大允许电流(电阻负载)

2A

触点z大切换电压(电阻负载)注2

220V DC

z小适用负载(电阻负载)

10µA 10mV DC

继电器断开时间

4ms（z大）

继电器接通时间

4ms（z大）

机械寿命

1亿次以上(通断频率180次/分)

电气寿命

10万次以上(2A 30V DC电阻负载下)、50万次以上

(1A 30V DC电阻负载下)(通断频率20次/分)

其他

通讯接口

RS485

RS485传输速率注3

z大180次/秒（单模块总通道，115200bps下）

z大24次/秒（单模块总通道，9600bps下）

z大3次/秒（单模块总通道，1200bps下）

波特率

1200~115200bps

看门狗

软件看门狗

供电电压

+10~30VDC

电源保护

电源反向保护

功耗

额定值0.5W @ 24VDC

操作温度

-10℃～＋70℃

存储温度

-40℃～＋80℃
