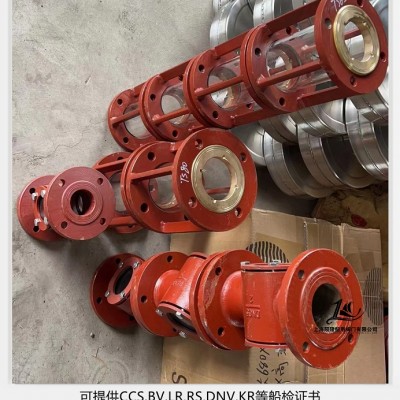

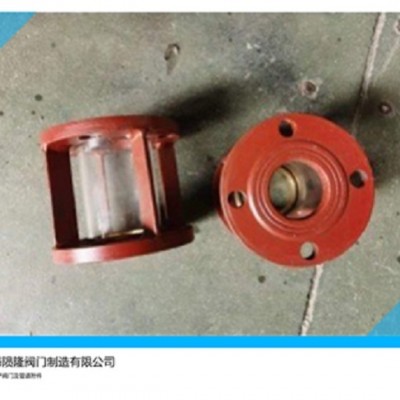

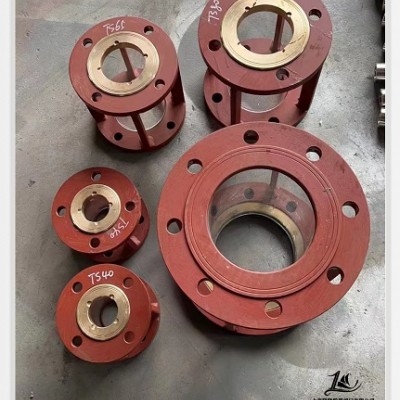

船用铸铁法兰TS JS型液流观察器 CB/T422-1993

船用视镜铸造式法兰视镜的详细信息

一、产品用途：

用于测量或观察液体、气体介质的浑浊程度及是否流动情况。

二、产品特点：

1阀体一体化铸造设计符合仪表阀门制造工艺，外形美观精密高，抗压能力更强。

2制造工艺数控化，质量更可靠。

3多元化连接方式适应行业标准更广。

4安装方式立、卧双用，拆卸更便捷。

5 双视窗结构透视度高观察更便利。

6视窗易拆卸，维护及保养一体化设计更合理。

三、仪表材质：

本体材质 碳钢和不锈钢、铜

视窗材质 钢化硼硅玻璃、石英玻璃、铝硅玻璃

钢化硼硅玻璃 耐压2.5MPa 耐温≤200℃

石英玻璃 耐压10MPa 耐温≤1000℃

铝硅玻璃 耐压6.4MPa 耐温≤450℃

密封件材质 橡胶，聚四氟乙烯

玻璃视窗的维护及保养

1、叶轮视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。

2、叶轮视镜的视窗玻璃属宜损件，安装视镜时要小心轻放。

3、视镜玻璃耐温耐压有一定的局限，具体根据实际情况而定。

以下提供国家标准玻璃制造工艺物理实验参数：

耐温： 钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃

耐压： 钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 铝硅玻璃≤6.4MP

4、允许急变温度＜60℃，玻璃因温差过大造成破裂。

玻璃检测标准：参照《化工管道手册》和HGJ501-502-86 《压力窗口视镜》设计制造和验收。

连接方式：法兰式（国标） 备注：（法兰标准可根据客户需要定制美，日，德标准）

形式：

SG-II直通式

SG-III三通式

SG-BB摆板式

SG-BL玻璃管式

SG-ZZ指针式

SG-NZ逆止式

型号SG等于SJ

法兰连接式流量指示器

- 型号：SG-YL-1型

- 规格：DN15-DN250 (ANSI 1/2”-10”)

- 耐压：0.6/1.0/16/25/40 bar

- 耐温：0℃-195℃

- 材质：不锈钢,碳钢或其它

- 叶轮：四氟制造分别由红篮两色可选择，具有高可视度的效果。

- 介质： 水、油、气体及酸，碱性液体或毒性气体.
