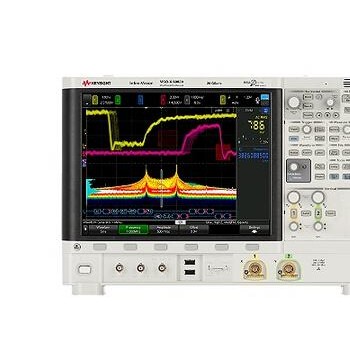

MSOX3104T是德KEYSIGHT混合示波器

MSOX3104T是德KEYSIGHT混合示波器

是德MSOX3104T示波器主要特性和功能JIANG

·        1 GHz

·        4 个模拟通道和 16 个数字通道

·        8.5 英寸电容触摸屏幕支持您轻松查看和分析信号

·        独有的区域触摸触发您在几秒钟内轻松隔离信号

·        高达1,000,000 波形/秒的更新速率可以让您查看更详细的信号细节

·        高达4 Mpts 的存储器可以捕获更多的数据

·        全面的可升级特性支持您扩展测量功能：随时添加 20 MHz 任意波形发生器、3 位电压表、串行触发和分析与模板测试

是德MSOX3104T示波器独有的区域触摸触发技术实现更快的测量速度

·        只需绘制一个方框（区域）即可轻松进行先进触发

·        您只要能看见异常信号，便可在其上触发

·        您只需在想要隔离的区域绘制一个方框，然后选择‘必须交叉’或‘不得交叉’，余下的工作就交由示波器完成

使用六合一仪器轻松应对您的测量挑战

·        业界的示波器

·        逻辑分析仪（MSO）选件增加 16 个数字通道

·        串行协议分析仪选件为zui广泛的串行总线增加触发和分析功能

·        WaveGen 函数/任意波形发生器选件为示波器增加波形生成功能

·        3 位电压表选件增加一体化表征

·        8 位计数器和累加器选件使深入分析频率测量成为可能

·        您可以随时添加这些选件

InfiniiVision MSOX3104T

数字通道 4+16

带宽1 (–3 dB) 1 GHz

计算得出的上升时间 (10-90%) ≤ 450 ps

zui大采样率 5 GSa/s 全部通道; 2.5 GSa/s 半通道

zui大存储深度标配 4 Mpts, 标配分段存储器

显示屏尺寸和类型 8.5 英寸触控电容屏/支持手势操作

波形波形捕获率 > 1,000,000 个波形/秒

硬件大约 20 MHz (可选择

垂直分辨率 8 位(采用均值法后测量分辨率可增加到12 位)直流垂直精度 ±[直流垂直增益精度 + 直流垂直偏置精度+ 0.25% 全量程]

直流垂直增益精度 ± 2.0% 全量程

直流垂直偏置精度 ± 0.1 格 ± 2 mV ± 偏置设置值的 1%

可检测到的zui小脉宽 5 ns

通道间偏移 2 ns (典型值); 3 ns (zui大值

触发源模拟通道 (1 至 4)、数字通道(D0 至 D15)、行、外部、WaveGen (1 或 Mod) (FM/FSK)

显示屏 8.5 英寸触控电容屏/支持手势操作

分辨率 800 (水平) x 480 (垂直) 像素格式 (屏幕区域)

zui形波形捕获率 > 1,000,000 波形/秒
标配端口后面板上有 1 个 USB 2.0 高速设备端口。支持 USBTMC 协议。两个 USB 2.0 高速主机端口, 前面板和后面板，支持存储设备，打印机和键盘

功耗 100 W

电源电压范围 100-120 V, 50/60/400 Hz; 100-240 V, 50/60Hz ±10% 自动调节量程

温度工作: 0 至 +55 °C；非工作: –30 至 +71 °C

湿度工作: ≤ +40 °C 时,相对湿度高达 80%; +50 °C 时,相对湿度高达 45%；非工作: 40°C时相对湿度高达95%; 50°C 时相对湿度高达45%

安全性 UL61010-1 第2 版, CAN/CSA22.2 No. 61010-1-04

振动满足 IEC60068-2-6 和MIL-PRF-28800; 3 类随机振动

冲击满足 IEC 60068-2-27 和 MIL-PRF-28800; 3 类随机振荡; 工作条件下: 30 g、正弦波。11 ms 持续时间、沿主轴 3 次冲击/轴、共 18 次冲击)

尺寸 381 mm (15 英寸)宽 x 204 mm (8 英寸) 高 x 142 mm (5.6 英寸) 深
