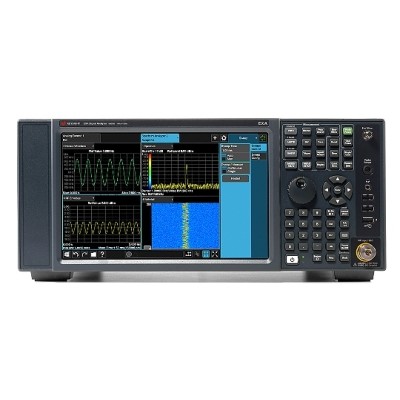

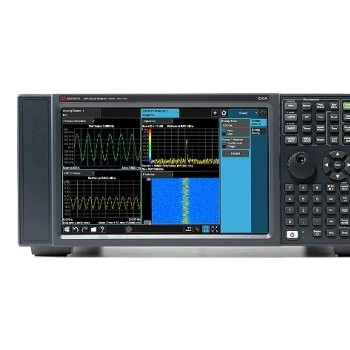

Keysight是德科技N9010B信号分析仪

频率

无

频率选件

3.6、7、13.6、26.5、32、44 GHz，使用混频器可达  1.1 THz

z大分析带宽

40 MHz

带宽选件

标配 25，40 MHz

z大实时带宽

无

实时带宽选件

无

1 GHz 时的 DANL

-163 dBm

1 GHz 时，10 kHz 频偏处的相位噪声

-109 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声

-109 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声

-136 dBc/Hz

总体幅度精度

±0.27  dB

三阶截获（TOI），1 GHz 时

+18 dBm

1 GHz 时的z大三阶动态范围

112 dB

应用——通用

89600 VSA 软件

模拟解调

噪声系数

相位噪声

脉冲

MATLAB

应用——蜂窝

GSM/EDGE

LTE/LTE-Advanced

NB-IoT

W-CDMA/HSPA/HSPA+

应用——无线连通性

Bluetooth®  (BR/EDR/LE4.2/5.0)

Short Range  Communications (ZigBee, Z-Wave)

WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

应用——数字视频

无

性能水平

◆◆◆◇◇◇

标准衰减器衰减范围

60 dB

标准衰减器步进

10 dB

100% 截获概率的z短信号持续时间

无

信掩比  > 60 dB 时的可检测信号持续时间

无

无杂散动态范围

无

多域带宽

无

显示视图

无

触发

电平

射频猝发

线路

外置

周期

使用频率模板触发的应用软件

无

2 GHz 时的 DANL，不配备前置放大器

-150 dBm

10 GHz 时的 DANL，不配备前置放大器

-147 dBm

可用应用

 是

台式

 是
