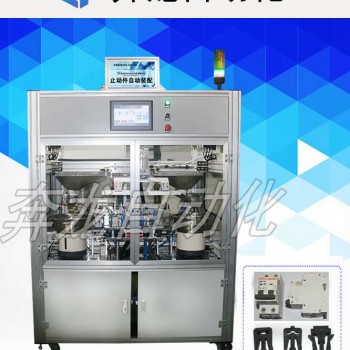

MCB断路器止动件自动装配设备

《MCB断路器止动件自动装配设备》简介

(1)设备工作电源电压：220V±10%，50Hz±1Hz

(2)装配内容：产品止动件自动装配。

(3)设备理论生产节拍：2.4秒/极；日产量按照1P产品约12000极/8小时。

(4)设备工作台距离地面高度为760mm±50mm.

(5)设备的绝缘电阻≥5MΩ

(6)设备出现故障时，自动停止，并自动切断电压输出；在工作过程中出现的故障应具有自我保护功能，上下工序间动作连锁以免损坏设备，并故障报警。

(7)设备检测夹具适用于MCB断路器1P、2P、3P、4P产品的在线切换生产（以甲方提供样件或图纸为准），参数智能通讯。

(8)工序流程：（设备启动前，人工将设备参数设定到需要生产产品的规定值）前道工序物流过来的产品进入该设备输送线内→人工将止动件倒入料仓内→止动件自动供料→产品自动隔料分组→自动移送产品→机械手自动抓取移位→产品自动进入装配区域→止动件自动分料到位→多组分别自动压装到位→自动检测止动件是否装配齐全→自动判定产品止动件是否漏装→止动件装配完成后，机械手自动抓取下料→漏装的产品自动剔除到不合格品区域→装配合格的产品自动物流到下一道工序。

(9)物流输送线采用链板输送线；操作系统采用中英文两种语言操作模式。

(10)产品装配工具的质量要求：装配准确到位，漏装判定剔除准确。

(11)设备占地面积约：长1600mmX宽 1400mmX高1800mm（以实际尺寸为准）详见布局图，结构牢固，外型美观。

(12)设备机架支撑腿采用4080铝合金框架结构，采用地脚可调高度及滚动脚轮。

(13)设备的核心元器件均采用：德国、日本、意大利、台湾等著名公司品牌产品。
