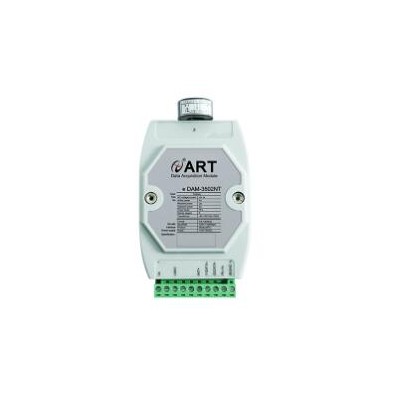

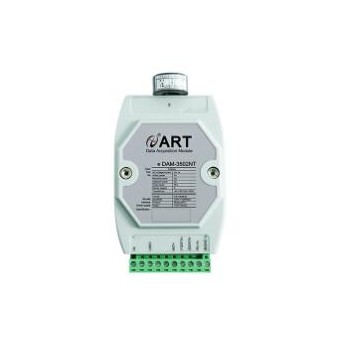

阿尔泰科技单相智能交流电量采集模块DAM-3502N（T）

模拟量输入

输入通道

1路交流电流通道、1路交流电压通道

输入类型

电压输入，电流输入

电压量程（有效值）

默认400V有效值（可定制，z大450V有效值）

电流量程（有效值）

默认10A有效值（可定制5A）

温湿度测量

板载温湿度传感器（仅T模块支持）

输出参数

相电压、相电流、有功功率、无功功率、视在功率、功率因数、总电度、

湿度（仅T模块支持）、温度（仅T模块支持）

注：含T尾缀模块具有测量环境温度、环境湿度的功能，

见1.5不同尾缀对比说明

采集信号

采集信号为电网标准交流信号，频率z高65Hz

采样速率

电压、电流每400ms采集1次，功率、电度每300ms采集1次

分辨率

16位

采集精度

2‰

电流互感器

内置电流互感器，见1.6内置互感器说明

能量

带能量存储功能

二次互感

带二次互感功能

隔离电压

2500VRMS(浪涌保护电压)

其他

通讯接口

RS485

波特率

1200~115200bps

数据传输速率

由波特率和读取数据个数决定，如果一次性读取所有数据，

建议在9600波特率下，1秒钟读取一次。

看门狗

软件看门狗

供电电压

+10V～30VDC

电源保护

电源反向保护

功耗

额定值0.22W @ 24VDC

操作温度

-10℃～＋70℃

存储温度

-20℃～＋85℃
