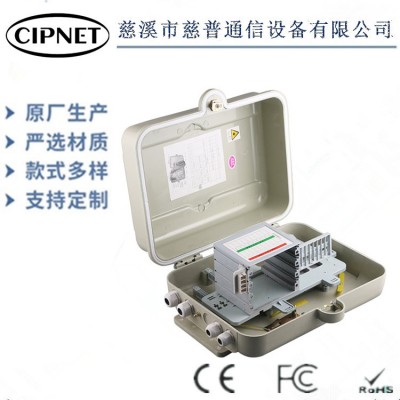

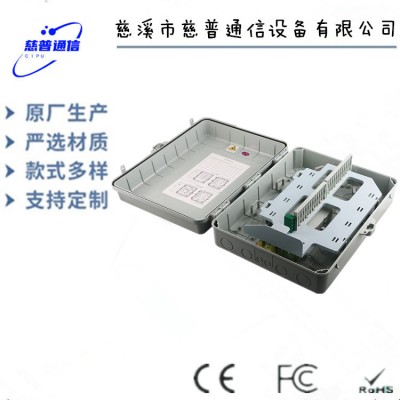

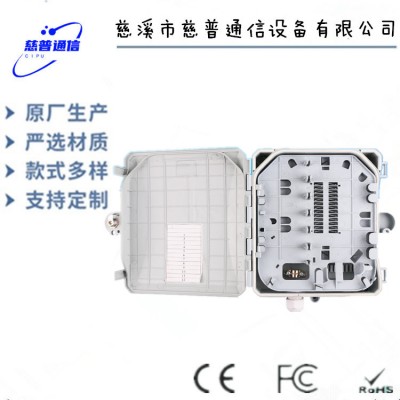

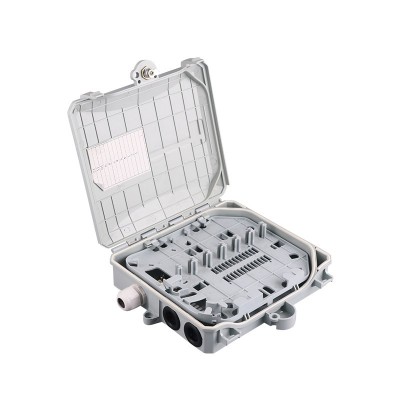

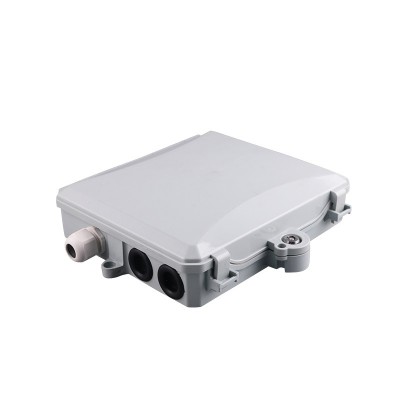

光缆分纤箱1分8光分路器箱光缆终端盒

此产品尺寸：310*245*85

需要满配的客户请联系客服详谈具体配置和型号

绕纤板，光分器模块，适配器，光缆紧固板，适配器暂存板，皮纤紧固板，皮纤紧固帽，光缆紧固帽

1产品简介

本产品应用于FTTH接入系统中的终端接入环节中，特别适用于室外壁挂式或抱箍式条件下使用。

2特点及结构说明

2.1箱体材料采用SMC材料制作，使用寿命达到20年以上；

2.2双层结构的设计，上层为光分器配线层，下层为光纤熔接层；

2.3光分器模块采用抽屉式模块化设计，具有很强的互换性和通用性。

3主要技术参数（符合YD/T988-2007通信光缆交接箱要求）

3.1工作环境温度：－40℃～+60℃

3.2环境湿度：≤95％(+40℃)

3.3大气压力：70 kPa～106kPa

3.4光缆进入数量：1×2根（下进缆）

3.5皮纤进入数量：8×2根（下进纤）

3.6箱门开启角度：≥180°

3.7适配器：SC/PC（上连口为绿色，下连口为蓝色）

3.9接地排耐电压水平：≥3000V(DC)/10mA/1min

3.10绝缘电阻：≥2×104MΩ/500V

3.11外形尺寸：383mm×285mm×100mm

3.12产品重量：4500g

5.1壁挂式：5安装及使用注意事项：

5.1.1在安装的墙面上，根据图二所示（或根据箱体的实物）的尺寸将三个塑料膨胀螺丝的位置进行标记；

5.1.2预埋3个M5塑料膨胀螺丝底座；

5.1.3用M5×40mm的自攻螺丝将箱体固定在墙面上。

5.2抱箍式（参照图三、图四）：

5.2.1将抱箍穿入安装过渡板，同时用M12×65mm螺栓固定在电线杆上预定的位置；

5.2.2用M5×16mm螺丝将箱体固定在安装过渡板上；

5.3箱门的打开与关闭

5.3.1箱门的打开：将钥匙插入右侧的锁孔内（缺口朝上），顺时针旋转10°左右即可打开；

6005.3.2箱门的关闭：将箱体的门顺势用力合上即可（考虑箱体密封结构的预应力）。
