尖轨密贴可动心斥离钩锁器

中新运(山东)轨道交通公司,尖轨密贴可动心斥离钩锁器,建厂多年,经验丰富,质量可放心.

一、 钩锁器使用范围：

1.检修道岔信号转辙机时锁闭道岔。  2.通过特运列车时锁闭道岔。

3.临时停电时列车运行锁闭道岔。    4.封闭专用线锁闭专用线道岔。

5.线路新开道岔锁闭新开未开通道岔。6.线路专用线施工时锁闭道岔。

二、钩锁器种类及安装：

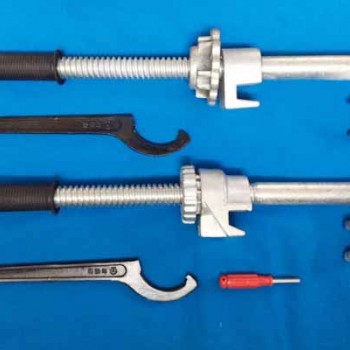

1.尖轨、密贴道岔钩锁器

使用安装在43、50、60、75轨尖轨700—1200mm处。

a：棘轮扳手式，先把钩锁器卡轨座用棘轮扳手反方向调到z外处，从铁道外钢轨底部穿过钢轨，钩锁器勾住尖轨，然后用棘轮扳手正向旋转扭紧，z后用棘轮扳手紧固，用专用内六方扳手拧紧防松螺丝至凹槽内，取出棘轮扳手，锁上专用锁即可；拆除时反操作程序进行退出。（中新运）

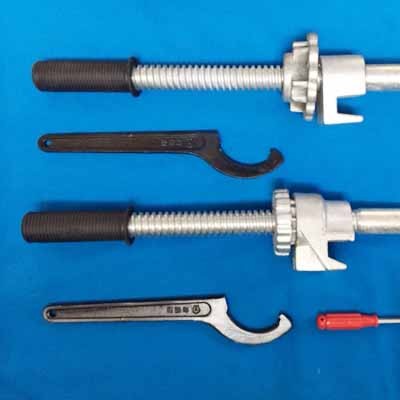

b：勾型扳手外锁式，用手将手轮旋到手把处，卡轨块移到手轮处，钩锁器钩头从钢轨外底部穿过，钩头钩住尖轨轨底，把卡轨块推到钢轨处，用手转动手轮到卡轨块，用钩型扳手扭紧，对准锁孔上锁即可，拆除反方向才做即可。

c：勾型扳手内锁式，用手逆时针转动调节手轮至手把处，移动卡轨座至调节手轮处，钩锁器钩头部位从钢轨外侧向内穿过，勾住道岔尖轨底部，移动卡轨座至钢轨处，用手旋转手轮至卡轨座，z后用勾型扳手扭紧，扭紧时手轮上凹槽处对准内锁顶丝中心，z后用专用外六方螺丝刀扭紧，若需上二道锁，可在卡轨座上上通用锁，拆除时反方向操作即可。

2.斥离尖轨勾锁器

a:顶式顶锁器，先把顶锁器调到z短处，顶锁器下卡槽处卡在基本轨底边，顶丝端部对准斥离轨，调节中部丝杆顶到斥离轨，z后用钩型扳手扭紧，再把防松螺母锁紧，z后把防盗罩盖上，上锁锁闭。拆除时反方向程序进行。

b：支撑式，先把花手轮用手调至钩头处，卡块移至手轮处，钩锁器头部从钢轨外侧底部穿进，顶住斥离道岔岔尖，移动花手轮，使卡轨块槽卡入钢轨底部，z后扭紧并上锁，拆除反方向操作即可。

3.可动心钩锁器

  同形式的尖轨钩锁器操作方法一致。

4.交分道岔顶锁器

同斥离尖轨顶锁器使用方法相同。

三、钩锁器的使用维护保养：

钩锁器出厂外部已做镀锌、油漆涂饰处理，并对转动部位涂油，用户在6个月内只需涂油即可，油漆脱落可补漆。
