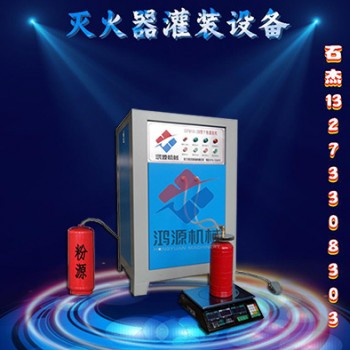

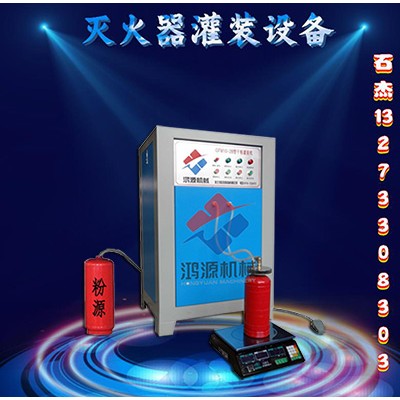

GFM8-2全自动灭火器灌装设备

灭火器防掉粉灌装机构、灭火器防掉粉真空灌装机构
本实用新型公开了一种灭火器防掉粉灌装机构、灭火器防掉粉真空灌装机构及抽真空组件，属于灭火器灌装技术**域，包括灌粉组件、抽真空组件、


灭火器防掉粉灌装机构、灭火器防掉粉真空灌装机构
本实用新型公开了一种灭火器防掉粉灌装机构、灭火器防掉粉真空灌装机构及抽真空组件，属于灭火器灌装技术**域，包括灌粉组件、抽真空组件、气组件，所述灌粉组件包括进料管、下料管道，进料管包括水平进料管、竖直进料管、进气孔；本实用新型中的抽真空组件将罐体以及相应的管道都进行抽真空，通过弹性垫对密封塞与瓶口连接时进行缓冲和减震，对密封塞和罐体进行保护，通过气组件控制进气孔的封堵与放开，当进气孔放开时，由于进气孔设置在水平进料管和竖直进料管连接处外，气体通过进气孔进入进料管，能够将两者连接处产生的积粉吹到竖直进料管内，又由于下料管道的内径与竖直进料管的内径相同，竖直进料管和下料管道之间不存在积粉。

 .一种灭火器防掉粉灌装机构，其特征在于：包括灌粉机构，所述灌粉机构包括进料管，所述进料管包括水平进料管、竖直进料管，所述水平进料管与竖直进料管相通，水平进料管上设有进气孔，进气孔离水平进料管与竖直进料管连接处。
 .根据权利要求所述的灭火器防掉粉灌装机构，其特征在于：所述灌粉机构还包括下料管道，所述下料管道与进料管连通。
 .根据权利要求所述的灭火器防掉粉灌装机构，其特征在于：所述下料管道的内径与竖直进料管的内径相同。
 .根据权利要求所述的灭火器防掉粉灌装机构，其特征在于：所述下料管道与进料管连通处设有安装基板，所述安装基板设有下料位孔，下料管道的进料端于下料位孔内并与竖直进料管的出料端相通，且下料管道的外壁与下料位孔紧配合。

 .一种灭火器防掉粉真空灌装机构，其特征在于：包括如权利要求或所述的灌粉机构和抽真空组件。
 .根据权利要求所述的灭火器防掉粉真空灌装机构，其特征在于：还包括气组件，所述气组件包括气气缸，所述气气缸通过支架安装在进料管上方，且气气缸的气阀门与进气孔对应。
 .根据权利要求所述的灭火器防掉粉真空灌装机构，其特征在于：所述抽真空组件包括安装基板、密封塞，所述安装基板设有下料位孔，密封塞设有灌粉孔，灌粉孔和下料位孔相通；所述密封塞侧端设有抽真空孔，所述抽真空孔与灌粉孔相通；所述进料管安装在安装基板上端，下料管道的进料端位于下料位孔内并与竖直进料管的出料端相通，且下料管道的外壁与下料位孔紧配合；下料管道的出料端向下穿过下料位孔和灌粉孔后露出，且所述灌粉孔的内径大于下料管道的外径，所述灌粉孔与下料管道外壁之间的空间构成抽真空腔，抽真空腔和抽真空孔构成抽真空通道。
 .根据权利要求所述的灭火器防掉粉真空灌装机构，其特征在于：所述密封塞下端固定安装有弹性垫，所述弹性垫设有位孔，所述位孔的内径与灌粉孔）的内径相同；和/或在安装基板和密封塞之间设有密封垫。

灭火器防掉粉灌装机构、灭火器防掉粉真空灌装机构
技术**域
本实用新型属于灭火器灌装技术**域，具体涉及了一种灭火器防掉粉灌装机构、灭火器防掉粉真空灌装机构。
背景技术
灭火器通常在负压抽真空条件下进行干粉灌装，现有灌装使用的灌装头，进粉管道连通的过粉通道和下料管道连通处，由于过粉管道自身有台阶存在，灌装后容易积粉，而且进粉管道与过粉管道的是拐角°连通，进气后拐角处以及瓶口与抽真空阀板之间的空隙中会有粉存在，瓶体取下后会出现落粉的情况。

实用新型内容
本实用新型所要解决的技术问题为干粉灌装时过粉管道容易积粉，产生落粉，从而提供一种灭火器防掉粉灌装机构、灭火器防掉粉真空灌装机构。
为解决上述技术问题，本实用新型所采用的技术方案为：
一种灭火器防掉粉灌装机构，包括灌装机构，所述灌装机构包括进料管，所述进料管包括水平进料管、竖直进料管，所述水平进料管与竖直进料管相通，水平进料管上设有进气孔，进气孔离水平进料管与竖直进料管连接处，通过水平进料管和竖直进料管使粉料进行灌装，通过进气孔使水平进料管和竖直进料管连接处的积粉被吹入竖直进料管中，防止积粉。
作为本实用新型的一种**选方案，所述灌装机构还包括下料管道，所述下料管道与进料管连通，通过下料管道将进料管中的粉料导入罐体内，下料管道可以与竖直管道一体式结构也可以是拼接式结构。

作为本实用新型的一种**选方案，所述下料管道的内径与竖直进料管的内径相同，防止产生积粉，对于拼接式的下料管道和竖直进料管，内径相同的结构可以避免对接处产生积粉。
作为本实用新型的一种**选方案，所述下料管道与进料管连通处设有安装基板，所述安装基板设有下料位孔，下料管道的进料端位于下料位孔内并与竖直进料管的出料端相通，且下料管道的外壁与下料位孔紧配合，使下料管道外壁与下料位孔内壁之
间没有间隙，在实际使用时，既可以对抽真空通道进行封闭，防止漏气，还可以防止抽真空时粉进入到下料管道和下料位孔之间。
