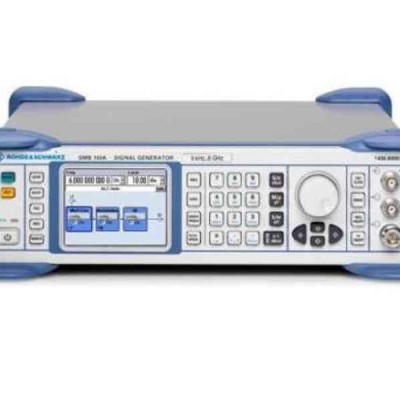

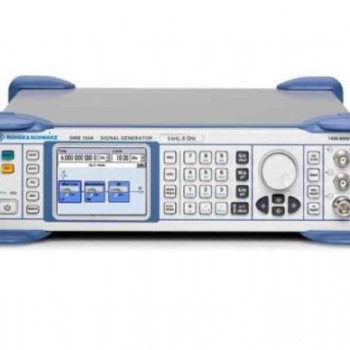

罗德与施瓦茨SMB100A射频信号源

罗德与施瓦茨SMB100A射频信号源

R&S SMB-100A开创中挡信号源的新标准   R&S SMB-100A是R&S倾力打造的一款**的中挡模拟射频信号源。R&S SMB-100A具有极高的输出信号质量和功率，加上小巧的外型，以及重量轻，使之成为用途广泛的理想测量仪器。因此，R&S SMB-100A是用于产品开发、生产、服务的理想工具。简而言之，那里需要模拟射频信号，那里就需要它。JIANG

 特点

◆ 同类产品中输出功率*高

◆ 中等频率范围内信号质量*佳

◆ 现场设备服务，轻松方便

◆ 通用射频信号源

◆ 生产测量的理想功能

◆ 适用于航空和国防测量

 特性 标配高输出功率

◆  在1 MHz～12.75GHz 频率范围内的*大输出功率 >+18 dBm

◆  在高达12.75 GHz频率范围内*大电平典型值为 +25 dBm（上限）

 中档信号源中信号质量*佳

◆ SSB相位噪声非常低，典型值 –128 dBc (20 kHz 载波偏移，f = 1 GHz, 1 Hz 测量带宽)，

◆ 即便在输出频率很低的情况下也依然具有非常低的SSB相位噪声（采用9 kHz～23.4375MHz的新型DDS合成器，而非下变频器）

◆ 非谐波抑制的典型值为–84 dBc（载波偏移>10 kHz，载波频率<1.5 GHz）

◆ 宽带噪声非常低，典型值为–152dBc（载波偏移 >10 MHz，1 GHz 载波频率，电平 >5 dBm）

◆ 在*大指标输出功率 +13 dBm时，谐波典型值为 -30 dBc

 现场设备维修，轻松方便

◆ 灵活的设计理念，允许在使用现场或罗德与施瓦茨的维修中心进行设备维修

◆ 简单的模块化设计，仅由四个可更换模块组成，缩短了设备维修时间

◆ 只需要校准更换的模块，简化了仪器校准和调整工作

◆ 内置模块自测模式，方便设备检修

◆ 通过连接NRP系列功率传感器，可以调整电平**度，自动进行电平修正（从2008年4月起提供）

应用

 通用射频信号源

◆ 宽频率范围9 kHz～12.75GHz，覆盖射频应用中的主要频率波段

◆ 完备的频率、电平、低频扫描功能

◆ 支持AM、FM/φM、脉冲调制等所有重要的模拟调制方式

◆ 内部低频信号发生器提供高达 1 MHz 正弦波信号以及高达 20kHz 的方波信号

◆ 直观的用户操作界面和信号流图形化显示，方便用户操作

◆ 上下文关联的在线帮助功能，确保仪器得到有效利用

  生产测量的理想工具

◆ 远程控制的频率切换速度典型值为1.6 ms，电平切换速度典型值为1.2 ms。“列表”模式下典型值<1 ms，保证了高的产能

◆ 测量**度和可重复性高，保证了高生产能力

◆ 输出功率高达 +25 dBm，补偿了信号在到达DUT途中的电平损耗

◆ 仪器标准配置采用无磨损电子衰减器，并且具有过压保护功能（6 GHz以下），即便在生产测试中频繁使用也能保持较长的使用寿命

◆ 设计紧凑，只有两个高度单位，节省机架安装空间

◆ 通过LAN、USB和GPIB实现远程控制，可轻松集成到测试系统

 适用于航空和国防测量

◆ 脉冲调制器选件（R&S® SMB-K22），提供了更为出色的性能，开关比典型值为90 dB，升降时间典型值为10 ns

◆  灵活的脉冲发生器（R&S® SMB-K23选件），*小脉冲宽度为20 ns，可生成多种脉冲信号

◆ 0 ℃～55 ℃ 宽温度范围，工作高度高达海拔4600 m，可在极为恶劣的气候条件下使用

◆ 重量轻，只有5.3 kg，外形紧凑，尤其适合移动测量使用

 FM立体声和RDS接收机测试

      根据设置要求，仪器可通过模拟或数字方式输入音频信号产生FM立体声多路传输（MPX）信号。除了立体声MPX信号外，该选件还支持许多国家使用的无线交通广播服务ARI（汽车无线信息广播）和无线数据广播系统（RDS）。

      R&S®SMB100A选配立体声/RDS编码器选件的典型应用是与R&S®UPV音频分析仪组合使用
