线路在线监测装置_输电线路故障监测系统

一、背景：大家应该对高压输电线路不陌生吧，输电线路通常假设在无人看管的野外，身处于恶劣的自然环境中，常常由于雷雨、强风、覆冰等因素引发线路故障。由于输电线路线长，面广，当出现线路故障时，如果没有一款精密定位故障的装置，很难进行及时抢修。

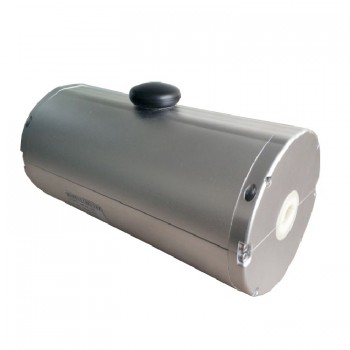

二、概述：线路在线监测装置_输电线路故障监测系统TLKS-PMG-DSC安装于线路导线上，监测线路故障时刻的故障行波电流与工频故障电流，同时采集这些信号，并通过无线网络传送到系统主站。系统主站使用数学模型对装置上传的故障信息分析，比对，判断后进行存储，并通过无线网络发送给相关人员，对故障点及时进行抢修。

三、线路在线监测装置_输电线路故障监测系统组成：系统由分布式故障诊断装置和系统主站两部分组成。

四、系统原理：输电线路分布式故障诊断系统不同于传统行波定位系统，其核心部件—分布式故障诊断装置安装于输电线路导线上，可以实时捕捉故障瞬间的行波信号。

五、技术参数：

1、行波传感器宽带1kHz~2MHz

2、行波采样率≥5MHz

3、行波电流连续记录时长 ≥500μs

4、环境温度：－40℃～+85℃；

5、环境相对湿度：0～100％RH；

6、大气压力：86kPa～106kPa；

7、储存温度：－40℃～+85℃；

8、系统能耐受500kV强电场、强磁场，具有可靠安全的电磁兼容能力。

六、安装：线路在线监测装置_输电线路故障监测系统重量轻，直接安装在输电线路导线上。安装简单，可带电安装。装置安装于距离塔头2.5米的位置，距离防震锤等悬挂物0.5米以上的距离，对于多分裂导线，装置只需要安装与其中一根子导线上即可。本系统需将长线路划分为几个小区段，实现故障点的准确定位：山区地形复杂，弧垂效应，波速效应影响显著，巡线的困难程度也较大，建议每20公里设置一个监测点；平原地段，按照每30公里一个监测点的原则配置，装置距离变电站和装置间距离需至少5公里。
