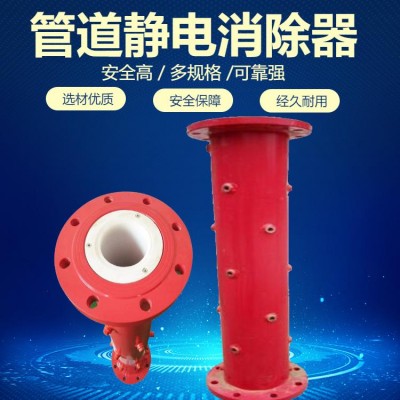

输油管道静电消除器

一、结构：

消静电器主要由三部分组成：

1.两端连接法兰和钢管外壳。

2.集流放电针总成件（共15只）。

3.由电介质管和空心充油层组成的对地高绝缘层。

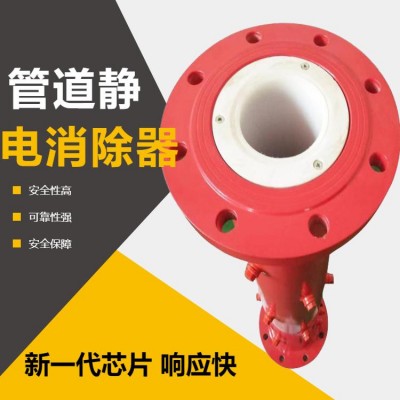

输油管道静电消除器

二、消电原理：

当带电油品进入消静电管后，由于绝缘层的作用，对地电容变小，电压急剧升高，并在电介质管内壁形成一个畸型强电场区。由于静电感应作用，接地的金属外壳感应出与油内电荷极性相反的电荷并在集流放电针集聚。在高电位，强电场及油流湍流的作用下集聚在放电针上的反极性电荷通过针尖"注入"到油中，进行电的中和消电的目的。因这种消电器是自感式，所以无需外接电源和任何操作。

金岛 助力安全生产

三、消电效率及使用效果：

国内外对消静电器的考核结果均表明，消电效率较高。据报道:消电器（SCR）可将400μc/m3的静电量消除到30μc/m3一下，消电效率大于90%。 由上表可以看出：不管进口电量是多少（即管线起电量）而出口电量（即消电后的剩余电量）始终可保持在较小或很小的数值上，消电效率均大于90%。此结果和国外产品的有关报道基本是一致的。

消静电器在实际应用中也显示出了它的稳定性和可靠性。有的地方，曾多次发生静电事故，当时以为接地不良造成，以后装油时在油车周围接了五根接地线，但时隔不久又发生了事故。经实测，油内电荷量常高达350μ/c/m3大大高出了30μc/m3。国际公认的安全界限。装上消静电管以后，静电量被限制到13-18μc/m3之间。现已使用几十多年的时间再也没有发生静电事故。又如：东方红炼油厂油品车间装油台八七年十月底，0#柴油装油鹤位发生装车经典事故，爆坏解放槽车一辆，烧伤一人。据实测该油台起电量为34.8μc/m3，已超过安全界限，装上消静电管以后，静电量下降到安全范围以内为13.8μc/m3。抚顺石化公司石油一厂某装油台，原起电量为185μc/m3，装上消静电管以后静电量限制到了13.3μc/m3，使静电安全有了较为可靠的保证。
