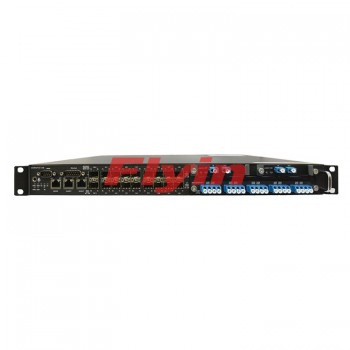

2108(H)1U紧凑型WDM波分复用系统

2108(H)是一款高性价比、小型化的多业务波分复用光传输平台设备，每台设备能提供8波点对点应用或者4波成环应用，并可采用设备堆叠方式传输更多路光信号。光信道数量可以由用户在前面板通过简单插拔光模块（SFP或者SFP+）而变化增减，单通道光信号速率支持从155Mb/s 到10Gb/s。所有通道均支持 3R(CDR)，同时支持可软件配置的LLF和TX sync 功能。设备兼有1+1光通道保护及1+1OLP 保护功能。具有网管功能（EMS/NMS），可实现用户配置、传输性能监测、告警处理及 PSW 的配置和监控等操作 。

产品特点：
8 通道多业务传输平台：单通道速率可达10G，单台设备总容量可达 80G，通过堆叠可达到800G；
良好的可扩展性: 与其它设备互通，并通过设备堆叠，WDMz大可扩展到80波
所有通道基于3R技术，2108(H) 支持GFEC和EFEC，传输更可靠
设备组网灵活:可以组成点到点、点对多点、链状、环状等网络拓扑结构；
多种业务灵活透明接入:支持以太网、PDH、SDH、CATV及专网等业务；
多种速率规格:支持业务速率范围从100Mbps - 40Gbps各种速率；
支持中继：OEO，EDFA适用，实现长距离的传输
支持1+1 光通道保护，1+1 OLP 保护保证线路的安全可靠。
支持可软件配置的 LLF 和 TX sync 功能强大的网管功能：
1＋1电源热冗余备份：有源波分设备提供双电源1+1热备份功能，电源支持热插拔，交、直流可选；
支持基于SNMP的网管，同时支持Syslog/Telnet/ARP/ICMP/Web GUI等网管方式
具有可插拔的风扇排、可插拔的灰尘过滤器和可插拔的电源。

技术参数：
系统参数 技术指标
单系统z大容量 8通道/80G
波长范围 符合ITU-I G.695标准
业务接入类型
PDH/SDH/SONET：ATM、STM-1~STM-64、OC-3~OC-192
Ethernet：FE、GE、10GE、40GE
FICON/ESCON/Fiber Channel: 1xFC、2xFC、4xFC、8xFC
CPRI2/4/5/10、OBSAI1/2/4/8
SDI、CATV等
用户接口 8*100Mbps~10Gbps SFP/SFP+用户通道
2*OSC SFP 监控通道
1*Mux/Demux WDM 插槽
2*EDFA/OLP/DCM 子卡插槽
1*控制接口（RS232/DB9），3*网管接口（RJ45）/1*外部警告接口（DP15）)
物理网络拓扑结构 点到点，点到多点，链路，环路，单纤双向等
Monitoring Protocol SNMP/Syslog/Telnet/ARP/ICMP/Web GUI
网管方式 1U，440(W) X 393(D) X 44.4(H) mm

产品重量
空机箱 7.5 kg
带两张EDFA卡 8 kg
环境要求 工作温度 0℃ ~ 50℃
存储温度 -40℃ ~ 85℃
相对湿度 5% ~ 95% 无凝结
电源要求（标值） AC: 100~120/200~240V 50~60Hz, DC :-48V (选配)
电气安全与符合标准 VCCI: Class A / CE:EN55022,EN55024,EN61000-3-2,EN61000-3-3 / FCC: Part 15 B
功耗 ≤100W
