锈转化防腐剂

锈转化防腐材料介绍

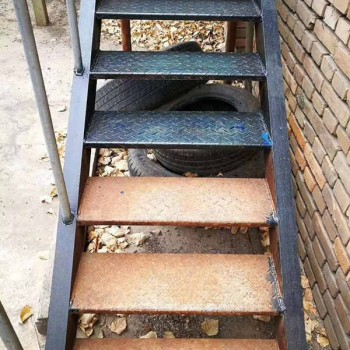

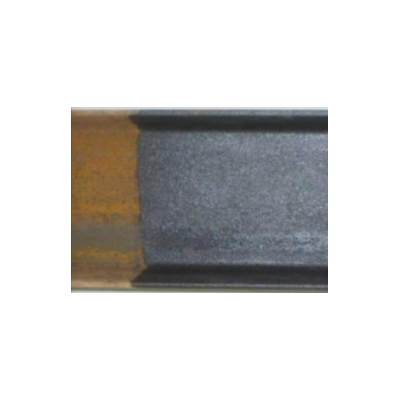

锈转化是一种单组份的100%的水基环保转锈隐锈产品，开盖即可直接使用。可以涂装到锈层表面与铁锈产生络合反应，产生一层灰黑色致密的膜层，起到转锈、抑锈、阻锈的效果。 在锈面上涂装新锈宝，然后涂装相应的涂层，可以减少除锈的时间的难度，大幅度延长涂层的寿命。

一、锈转化主要成份

本产品主要成份有去离子水、改性丙烯酸酯聚合物、有机生物锈转化剂、渗透剂、促 进剂、活性剂、纳米活性笼状结构粒子等组成的聚合物。

二、锈转化主要指标

项目内容	检测结果	检测方法
外观	非透明乳状液体	GB/T9761-2008
PH	2. 0-3. 0	试纸
固含量	50±2	GB/T1725-79
粘度4#杯S	15±5	GB/T1723
膜厚（微米）	10 〜15	GB/T13452.2
干燥时间（环境24°C）	表干M0. 5小时，实干≦72小时	GB/T1728
附着力	≦1级	GB/T9286
干膜耐温性	-30°C~180°C	实测
耐水性H≧72	不起泡，不脱落，无锈点	GB/T5209-1985
有毒溶剂	不含苯类和游离TDI	GB/T23990-2009
重金属	无铅、铭、汞	GB/T9758-1988
VOC (g/L)	50	GB/T23986-2009
油漆配套	与各种油性漆、水性树脂漆均复配 （水性乳液涂料需试验）
涂装方式	刷涂、辐涂、喷涂

三、应用领域

各种氧化层、薄锈的转化防护。适合H型钢构、彩钢、铁管外壁、罐体、薄壁件、阀门等锈的转化，可以作为底漆使用。

四、操作步骤

1、开盖检查。开盖后先搅拌均匀，底部无硬块。乳液无结块凝固为合格。

2、表面处理。将要转化的锈面的油、浮锈、尘土去掉；可以用除油除锈二合一、压 缩空气吹扫、钢丝刷打磨等。

3、涂装锈转化。直接涂装（涂刷、馄涂、喷涂）。如果第一遍不能完全覆盖，可以 等第一遍变黑且表干后涂装第二遍，时间约为30分钟（环境温度24℃以上，但 不超过60℃第一遍建议薄涂，可以更好湿润，避免流挂。如果采用压缩机喷涂，要注意压缩机不能含有油份和水份。

4、涂装面漆。可以在锈转化完全变黑表干后喷涂面漆，也可以在新锈宝完全干燥后 的7日内喷涂面漆。

5、清洗工具。任何接触过锈转化喷枪、毛刷、塑料桶、手套、衣物等均采用清水洗 净即可。

五、注意事项

1、不建议在雨雪天、大风等的室外操作，温度低于5℃和高于60℃可能会影响膜层的固化和渗透；请根据情况实验或咨询海勤利文公司。

2、不建议随意加水稀释，更不能用溶剂和稀料稀释。涂装的工具不能和其他材料（特 别是油漆）混用。

3、此产品不建议用做面漆防腐，除非短期防腐或室内防腐。

4、锈转化无油漆的刺激味道，可以短暂接触皮肤；但施工时建议穿戴防护服装。

5、由于锈转化类似牛奶，所以要远离儿童以防误食。如不慎滴入眼睛或误食，要立 即就医。

6、我公司为研发机构，如此产品不能满足您的需要，我们可以定向研发。

六、包装和运输和保质期

1、包装为20kg塑料桶。

2、锈宝为水机产品，不属于危险品，不燃爆。

3、建议在5℃〜45℃的遮阴环境储存。在此环境下此产品保质期为12个月。超出此环境温度下的储存可能会缩短保质期限甚至使材料遭受破坏。

TEL:010-69808511  15901396770手机   请关注：http://www.haiqinliwen.cn
