特力康方案线路可调塔基础沉降安全监测

线路可调塔基础沉降安全监测

一 。概述

近日，黄河流域的一条220kv输电线路中段铁塔发生了轻微下沉现象，所幸在特力康线路可调塔基础沉降安全监测的及时告警功能协助下制定好了解决措施，对塔基进行加固，未出现进一步的沉降灾害。据了解该条线路由于靠近黄河，线路下方的地基在水土流失作用下塔基出现了数次下沉现象，以往都是通过定期人工巡检和手持设备对沉降情况进行监测，然这种方式误差较大，时效性也不理想，因而开始寻求其他解决方案，z终与我司达成合作安装了线路可调塔基础沉降安全监测，实现了对线路铁塔实时监测的目的。

二。线路可调塔基础沉降安全监测工作原理

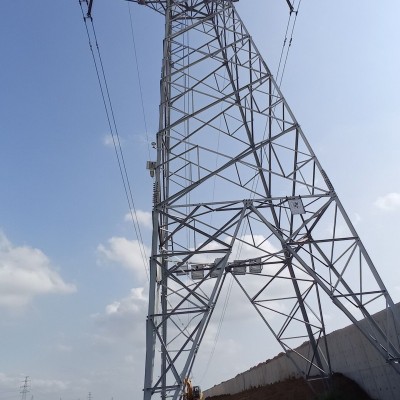

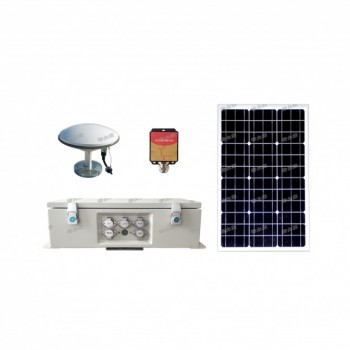

线路可调塔基础沉降安全监测前端包括四个灵敏的传感器，分别安装在铁塔四脚，将实时监测到的沉降数据、空间位移等参数实时传输至后端管理平台，便于运维人员同时对多个杆塔健康监测，工作效率成倍提升。考虑到安装后上塔维护不便的因素，设备采用太阳能供电，大容量蓄电池保证了设备即使在光照条件较弱的环境下也能正常工作。

三。线路可调塔基础沉降安全监测技术参数

1供电系统：太阳能

2输出电压：18V DC

3封装方式：玻璃层压板

4聚合物锂铁电池电压：DC 12V

5使用环境 ：工作温度 -40~ +70℃

四 。后语

线路铁塔沉降问题主要是因为输电杆塔塔基不均匀下沉引起的，在两河流域、矿区附近的输电线路较为常见，如发现不及时，其带来的后果也较为严重，比如铁塔两端拉力不均匀造成铁塔扭转、线路断裂等等。线路可调塔基础沉降安全监测通过四个塔脚上安装的沉降数据采集模块，实时对铁塔的空间位移进行记录，运维人员可远程从pc端或移动端查看实时数据，软件平台也可自动比对偏移量并发出告警信息，让运维人员有机会将沉降隐患解决在源头，是现今铁塔沉降问题的主要应对手段。

五。产品别称

输电线路杆塔倾斜北斗在线监测装置、采空区杆塔沉降在线监测系统、输电线路杆塔地质灾害监测装置、线路可调塔基础沉降安全监测、北斗高精度输电线路杆塔位移监测系统

六。产品型号

TLKS-PMG-BDS王先生1/3/6/8/2/3/5/0/0/2/9
