核电乏燃料水池和沉淀池水下三维监测

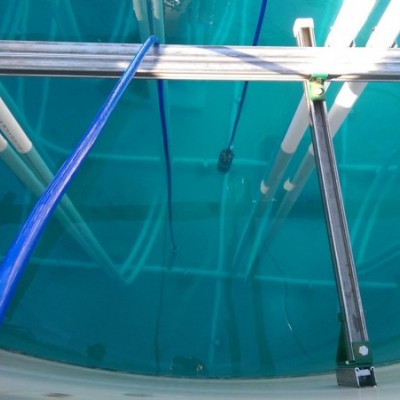

H-50RH是基于3D剖面声呐设计用于长期安装在有辐射的水池和沉淀池获取高分辨三维水深系统的监测系统。

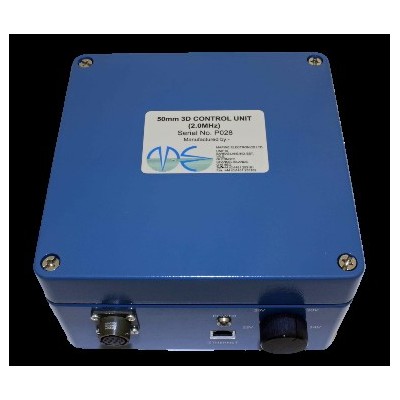

该系统的声呐探头直径仅有50mm,可以安装在非常小的入口。

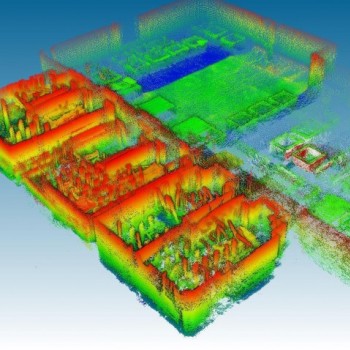

系统通过以太网控制多个探头进行数据采集，以便覆盖更大区域。Windows软件系统可以将多个探头的数据拼接成一个点云图像，方便查看

特点：

高频，高分辨率

适合核电辐射环境长时间布防

实时显示高分辨率3D图像

20m测量范围

以太网控制

屏幕光标测量工具

Windows操作系统，多显示界面

可选数据记录方式

主要参数：

频率  1MHz

波束宽度1.8°

脉冲长度10-250微秒

量程0.5m-20m,   0.1m步进

量程分辨率＜1mm

垂直扫描分辨率0.9°-9°，0.9°步进

水平扫描分辨率

0.9°-9°，0.9°步进

采样率1MHz
