输电线路杆塔型隐患监测装置方案分享

输电线路杆塔型隐患监测装置

一 。概述

经济的飞速发展让各地城市化进程加快，建筑工地几乎随处可见，这诚然是一件好事，然而对于一些施工方来说，非法在输电铁塔附近堆砌建筑材料，亦或是盗挖杆塔附近的土石，都对杆塔自身稳定性造成了严重影响，如果不及时发现，就会出现杆塔倾斜，甚至是倒塔事故发生，这会给周围的居民、工厂带来不少麻烦。为了维护民众稳定用电，协助电网巡检工作人员更好的管理线路，提前察觉倾斜问题，特力康研发了输电线路杆塔型隐患监测装置。

二。输电线路杆塔型隐患监测装置工作原理

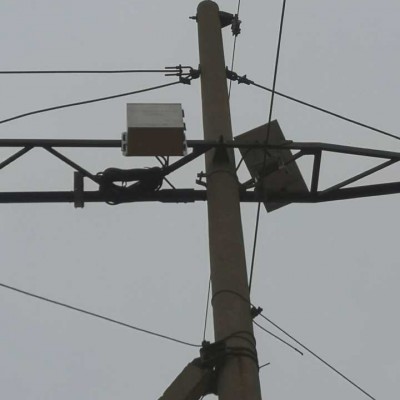

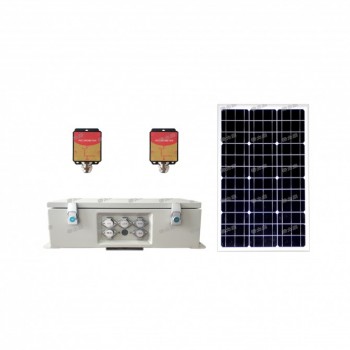

设备整体由主机、倾角传感器、通讯模组以及电源模块组成，安装在塔身上的倾角传感器可以对干他的倾斜角度、空间位移数据进行实时记录，并通过4G信号将数据无线传输到后端监控平台，软件通过比对设定好的预警值来判断杆塔是否存在风险隐患，如出现超出预警值的倾斜数据，立即向工作人员报警，缩短事故处理的响应时间。

三 。输电线路杆塔型隐患监测装置技术参数

1.嵌入式设计，体积小，功耗低，高可靠；

2.供电系统：太阳能加蓄电池

3.通讯要求：支持无线网络通信（支持4G并向下兼容），满足

电信、联通、移动自适应，并可根据现场情况选择运营商

4.工作电压：DC12V

5.工作温度：-40℃---+85℃

6.IP 68防护等级

四 。功能特点

1可响应数据处理系统的召测命令

2可根据数据处理系统的指令，改变采集方式，自动采集时间间隔等参数

3具备加密芯片

4支持域名解析，多种触发启动模式

五 。后语

电网行业发展至今，输电线路的总长已经达到了非常庞大的一个数值，传统的人工线路巡检的方式效率低且误差较大。而输电线路杆塔型隐患监测装置可以通过塔身上安装的倾斜传感器实时远程获取铁塔的倾斜情况，运维工作人员可以设定好倾斜告警值，当倾斜角度超过这个阈值时，自动发出告警，配备上智能安全管理平台，让工作人员随时随地都可以从手机上获知告警信息，不会再出现因倾斜问题发现不及时导致的倒塔事故。设备前端的太阳能供电系统稳定，大容量的蓄电池满足设备连续阴雨天气下的正常工作，是一款性价比较高的杆塔倾斜监测产品。

六。产品别称

输电铁塔运行状态监测装置、输电线路杆塔倾斜在线监测装置、输电线路杆塔型隐患监测装置、采空区沉降观测装置

七。产品型号

TLKS-PMG-QX王先生  1/3/6/8/2/3/5/0/0/2/9/
