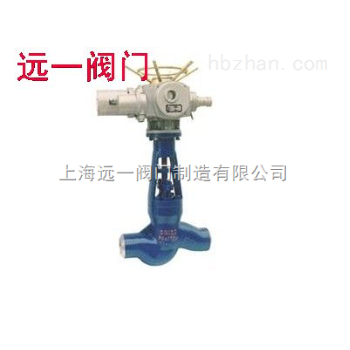

焊接截止阀J61Y-P54/100V/140V/170V
焊接截止阀产品介绍：
J61Y-P54/100V，J61Y-P54/140V，J61Y-P54/170V焊接截止阀也称电站截止阀，电站截止阀与其他截止阀产品相比的特点是高温高压，*的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSIB16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
应用范围：
适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。
结构特点：
1.产品设计制造按ASMEB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用slite司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
标准规范：
设计制造标准：ASMEB16.34、E101
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
产品型号：
对接焊端产品型号
GB1224
ANSIB16.25J961Y–P54/100V
J961Y-200J961Y-P54/140V
J961Y-250J961Y-P54/170V
J961Y-320J961Y-P57/170V
性能规范：
型号公称压力
PN（MPa）试验压力（MPa）适用温度（℃）适用介质
强度试验密封试验
J61Y-20020.03022425水
蒸汽
油品
J61Y-25025.037.527.5
J61Y-32032.04835.2
J61Y–P54/100VP54/100V3011540
J61Y-P54/140VP54/140V4015.4
J61Y-P54/170VP54/170V4819
J61Y-P57/170VP57/170V6319570
标准与规范：
设计与制造结构长度压力–温度等级试验标准
E101
JB/T3595
DL/T531E101
JB2766
GB/T15188.1E101
JB/T3595E101
JB/T9092
主要零件材料：
零件材料材料牌号
阀体WCBA105WC612Cr1MoVWC912Cr1MoV
阀盖WCBA105WC612Cr1MoVWC912Cr1MoV
阀瓣WCBA105WC625Cr2MoVWC925Cr2MoV
阀杆2Cr13/1Cr17Ni225Cr2MoV25Cr2MoV
阀座25 STL304304
密封环（垫片）增强柔性石墨/软钢
填料增强柔性石墨
阀杆螺母ZCuAl10Fe3/D2
J61Y
型号公称通径
DN（mm）尺寸（mm）重量
Kg
dLHDo
J61Y-2005055350497350
100109600806600
J61Y-25010101102301503.8
20191502721806.8
252218030825011.2
322618030825011.8
403625049335036.5
504225049335036.5
6556340775450120
8064390848500150
10084480910600240
J61Y-P54/100V10121101701502.5
20231502702009.2
25271802702009.5
323218036525015
403625049332038
504535058032075
6557.6430605350105
8074470660500115
10084480910600250
J61Y-320
J61Y-P54/140V10101102301503.8
20191502722006.8
252218031825011.2
322618030825011.8
403625049335036.5
