HEIDENHAIN海德汉760907-09光栅尺现货供应

HEIDENHAIN海德汉760907-09光栅尺现货供应

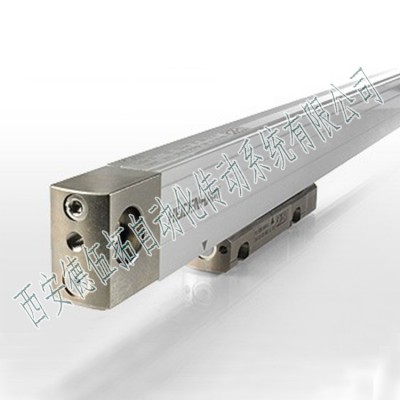

产品名称：敞开式直线光栅尺
ID：760907-09
品牌：HEIDENHAIN 海德汉
经销商：西安德伍拓自动化传动系统有限公司

HEIDENHAIN海德汉LC195F940(ID:760907-09)光栅尺的测量基准都是周期刻线，也即光栅。这些光栅刻在玻璃或钢材基体上。对于大长度的光栅尺，用钢带作为光栅尺基体。
海德汉公司用以下特别开发的光刻工艺制造精密光栅。
• metaLLUR：抗污染的镀金层金属栅线；典型栅距：20 μm
• SUPRADUR相位光栅：光学三维平面格栅；超强抗污能力；典型栅距：不超过8 μm
• OPTODUR相位光栅：光学三维平面格栅，超高反光性能；典型栅距：不超过2 μm
• TITANID相位光栅：超高耐用性，光学三维栅状结构和高反光性能；典型栅距：8 µm
HEIDENHAIN海德汉LC195F940(ID:760907-09)光栅尺除极小栅距外，由该工艺刻制的光栅拥有优异的边缘清晰度和均匀性。获得高质量输出信号的关键是将高质量光栅与光电扫描法一起使用。
母版光栅采用海德汉公司定制的精密刻线机制造。

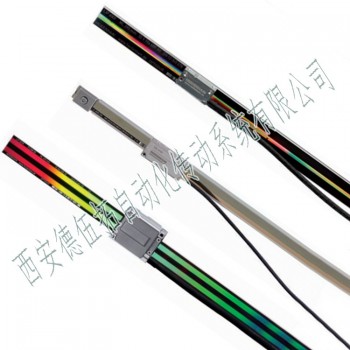

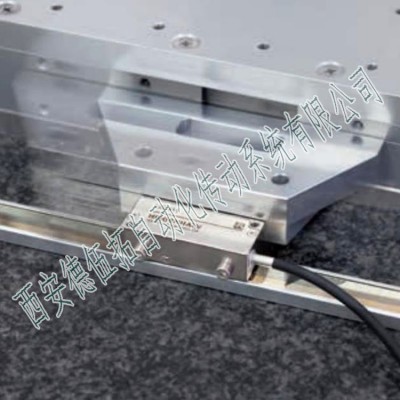

海德汉公司的HEIDENHAIN海德汉LC195F940(ID:760907-09)敞开式直线光栅尺特别适用于高速和精密机床。尽管机械结构是敞开式的，但这些光栅尺拥有较强抗污能力，能确保优异的长期稳定性，而且安装简单快捷。
抗污染能力强
高质量的光栅和扫描方式是直线光栅尺高精度和可靠工作的保证。海德汉敞开式直线光栅尺采用单场扫描原理，由单一的大型扫描场生成扫描信号。测量基准上的局部污染（例如安装过程中的手指印或导轨的油滴污染）只影响信号分量光强，因此等量地影响扫描信号。尽管这样的污染造成输出信号幅值改变，但其偏移和相位不受影响。这些信号仍可以高倍频地细分，单信号周期内位置误差仍然极小。
而且，大面积扫描场还能降低对污染的敏感性。根据污染性质，该功能甚至可以避免光栅尺失效。LIDA 400和LIF 400尤其如此，这两款光栅尺相对其栅距都拥有较大的扫描场（14.5 mm2）。LIC 4100同样如此，其扫描面积达15.5 mm2。即使打印机墨粉、印刷电路板粉尘、或直径3 mm以内的水滴或油滴污染了这些光栅尺，该光栅尺仍能提供高质量信号。位置误差远远低于光栅尺精度等级对应的误差值。
LIDA、LIF和LIP 6000直线光栅尺配海德汉HSP 1.0信号处理的专用ASIC处理器。
ASIC连续监测扫描信号并几乎完全地补偿信号幅值的波动。如果扫描掩膜或测量基准污染导致信号幅值减小，ASIC提高LED电流进行响应。即使在高稳定性的信号情况下，随着LED光强的增加也几乎不会提高噪音水平。因此，污染对细分误差和位置噪音的影响极小。

了解更多HEIDENHAIN海德汉LC195F940(ID:760907-09)敞开式直线光栅尺相关知识，敬请关注西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供光栅尺的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“线上+线下”服务的服务形式，帮助企业解决技术难题。
