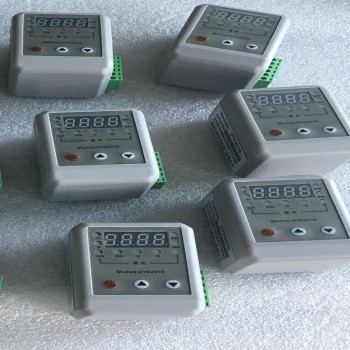

精小型电动执行器Moduie:DYK2010控制模块

精小型电动执行器Moduie:DYK2010控制模块

控制精度：0.1~3.0(通过U4参数可调 ) 可接电动执行器反馈信号：电位器500Ω～10KΩ 可接收外部控制信号(DC)：4~20mA (1~5V、0~10V、开关量等出厂前定制） 输入阻抗 ： 250 Ω；

     通过修改 U1 参数可设定 ：精小型电动执行器Moduie:DYK2010控制模块

① DRTA/ 正动作，RVSA/ 逆动作模态

② 输入信号中断时“中断”模态— OPEN( 开 ) 、 S( 停 ) 、 SHUT( 闭 ) 可选：① 可控硅输出(AC ，600V ，25) ② 继电器输出(AC ，250V ，10A)◆定货时指明 输出执行器位置信号

低漂移输出 4~20mA DC 对应执行器全闭至全开，信号完全与输入隔离(光电隔离)，输出负载≤ 500 Ω 环境温度 ：0~70 ℃，湿度 ：35~85 有超温保护功能 : 壳内温度≥ 70 ℃时，停止对执行器的开闭控制，精小型电动执行器Moduie:DYK2010控制模块

外形尺寸 ：77mm(底面长)x76mm(底面宽)x51mm(高)); ZXQ2004 → 74 mm(底面长)x57mm(底面宽)x45mm(高)可通过按键随意标定输入信号所对应执行器的动作区间(一般标定为电动执行器全闭、全开位置) 可设定上下限位点 执行器堵转检测控制功能：如控制执行器发生堵转持续 3~4S ,则断开控制输出 1min ；反复检测控制，至堵转排除。 可设定自调精度：执行器在工作过程中，无法，出现来回振动 3 次，自动把精度降低 1/1000 (即：原精度 +1/1000)，反复调节至适合的控制精度。设置参数为 U0 (000.x )锁:防止误操作 防执行器频繁启动功能 ● 带错误代码指示故障原因(E_0X) 按输入信号和执行器转角位置进行智能步距调整，精小型电动执行器Moduie:DYK2010控制模块
