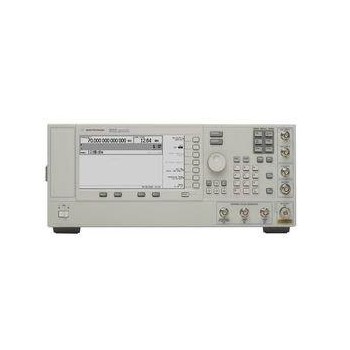

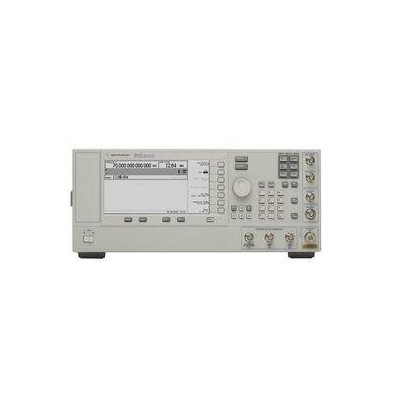

二手E8267D安捷伦矢量信号发生器

频率选件

13、20、31.8、44 GHz，可扩展至 1.1 THz

性能水平

◆◆◆◆◆◇

1 GHz 时的输出功率

-130 dBm 至 +21 dBm

1 GHz 时，20 kHz 频偏处的相位噪声

-143 dBc/Hz

频率转换

< 16 ms

1 GHz 时的谐波

≤ 28 至 ≤ -55 dBc

IQ 内部/外部调制带宽

80 MHz 至 4 GHz

1 GHz 时的非谐波

≤ 50 至 ≤ -80 dBc

扫描模式

·     列表

·     步进

·     斜波

基带发生器模式

波形回放与实时

软件——通用

·     模拟 I/Q 输入

·     定制 I/Q 图

·     数字 I/Q 输入

·     I/Q 波形

·     抖动注入

·     多音，NPR

·     噪声（AWGN）

·     脉冲

·     实时 I/Q

·     AM, FM, PM

·     ASK

·     FSK, MSK

·     MATLAB

·     PSK

·     QAM

软件——蜂窝/无线连通性

·     蓝牙

·     1xEV-DO

·     802.11 WLAN

·     802.16 WiMAX

·     EDGE Evolution

·     GPRS/EGPRS

·     GSM/EDGE

·     HSPA, HSPA+

·     NADC, PDC

·     PHS, DECT

·     TD-SCDMA

·     TETRA, APCO

·     UWB

·     W-CDMA

·     cdma2000

·     cdmaOne

软件——音频/视频广播

·     ATSC, ATSC-M/H

·     CMMB

·     DOCSIS DS

·     DTMB

·     DVB-C/S/S2

·     DVB-T/H/T2

·     ISDB-T/TSB/TB/Tmm

·     J.83 Annex A/B/C

软件——检测/定位/跟踪/导航

·     GNSS 波形

·     雷达

·     GPS

波形回放存储器

64 Msa

1 GHz 时的频率调制大偏移

2 MHz

100 kHz 频偏时的频率调制率

直流至 10 MHz

普通模式下的相位调制大偏移

10 至 1280 rad

高带宽模式下的相位调制大偏移

1 rad 至 128 rad

幅度调制大深度

90％

幅度调制率

0 至 100 kHz

可用应用

 是

矢量

 是
