电气竖井电缆固定夹YGD-12型号规格

电气竖井电缆固定夹YGD-12型号规格

电气竖井电缆排放空间有限应该如何安全固定电缆？

正常情况电气竖井中电缆的敷设预留的空间很大，也有空间小的情况。例如有客户的电缆间距只有1.5公分，这就对电缆固定夹具的使用有了限制。一般电缆固定夹的孔间距至少2.5公分以上，正常的固定间距也是为了防止电缆之间的涡流的产生。为了解决客户这一问题，远能公司设计师根据固定电缆的不同直径，不同排列，设计出了环氧板定制的电缆固定夹，间距控制在了2公分左右，提升了电缆的安全系数，也使竖井电缆排列整齐，美观。

竖井中的电缆固定夹均配有固定支架，并且分为内弯和外弯两种。内弯是指固定膨胀螺栓的孔相对朝里，这种高度为35-50mm之间；外弯是指固定膨胀螺栓的孔耳朵朝支架的两侧，这种高度也为35-50mm之间。内外弯支架均可使用，因客户需求而异。

环氧树脂板的材料性能：

环氧板是玻璃纤维布用环氧树脂粘合而成加温加压制作，在中温下机械性能高，在高湿下电气性能稳定。适用于机械、电器及电子用高绝缘结构零部件，具有高的机械和介电性能较好的耐热性和耐潮性。耐热等级F级（155度）。环氧板的厚度为0.5-100mm不等，当做成电缆固定夹时，厚度一般在30-40mm之间。材料本身是绝缘的，安装与BMC复合材料制作的电缆夹具一样，不用橡胶垫，可直接与电缆外表皮接触，安装便捷。

1. 电缆固定夹型号：YGD-11，外形尺寸：88×44×25mm，螺杆中心距：52mm，适用电缆外径18-28mm。

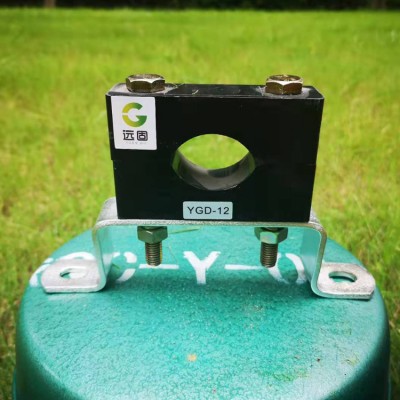

2. 一种电缆固定夹型号：YGD-12，外形尺寸：100×64×30mm，螺杆中心距：67mm，适用电缆外径29-45mm。

3. 阻燃电缆固定夹型号：YGD-13，外形尺寸：140×80×35mm，螺杆中心距：100mm，适用电缆外径43-59mm。

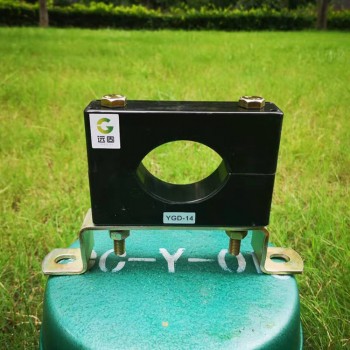

4. 包邮电缆固定夹型号：YGD-14，外形尺寸：140×93×35mm，螺杆中心距：100mm，适用电缆外径55-70mm。

电缆固定夹分为三部分：支架，电缆夹块，螺丝。首先讲支架用膨胀螺栓固定在电缆敷设的墙体上，然后安装夹具，将电缆夹在夹具孔内，在拧紧螺丝。三步让你电缆安全牢固，保证电缆不下滑，防涡流，美观，节省人力，提高效率。

远能低压电缆固定夹性能：非磁性，阻燃，耐腐蚀，高强度，防涡流，防水，耐高温等，多用在：房地产强电井，配电柜，发电厂，电缆地沟，厂房，铁塔，新能源汽车，变电站等。
