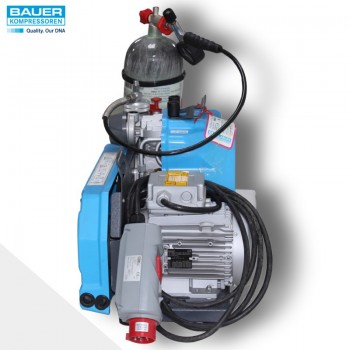

宝华BAUER100呼吸器高压缩机充气泵碳纤维6.8L气瓶

技术参数:

型号 BAUER100-TE

介质 空气

进气压力 常压

充气压力 PN300

安全阀压力 330bar

工作压力 300bar

使用环境温度 +5~+45℃

海拔允许范围 0—2000m   AMSL

蕞大倾角 5°

外观设计 开放式

电压 380V,50Hz

标准压缩机润滑油 合成油

换油周期 每两年或2000小时

压缩机系统

型号 BAUER100-TE

流量 100L/min

过滤系统 P11/350

冷却空气流量要求 792㎡/h

声压 86 dB(A)

重量 45 kg

尺寸(长*宽*高) 860(L)*340(W)*400(H)mm

开关 含相序保护开关

驱动 三相电机

功率 2.2KW

电压 380V,50Hz

转速 2850   rpm/min

防护等级 IP55(TEFC)

1、在20℃的环境温度下,将气瓶从0充到200bar时测量

2、尺寸和重量为标准设备。

BAUER100压缩机主机有以下特点:

飞溅润滑

微尘进气过滤器:10mm

中间级冷却器,风冷

末级冷却器,风冷,出口温度比环境温度高 10-15度

每级后中间级油水分离器(除外)

末级油水分离器

各级安全阀(密封)

末级后保压阀及止回阀

流量 100   L/min

转速 2300   rpm/min

压缩级数 3

压缩缸数 3

缸径 60mm

二级缸径 28mm

三级缸径 12mm

冲程 24mm

旋转方向(从飞轮处看) 左

马达连接方式 皮带

后压力 6-7 bar

二级后压力 40-60   bar

油池容量 300 ml

油压 4.5 bar ± 1.5 bar

1、在20℃的环境温度下,将气瓶从0充到200bar时测量

P11过滤系统:

末级油水分离器,物理分离

TRILEX长效滤芯,处理过程分三个步骤(干燥;中和;微粒过滤)

末级安全阀,安装在滤筒上

保压/止回阀,安装在滤筒上

空气质量根据   DIN/EN 12021:2014

成分 阈值 宝华空气质量

水分 35 mg/㎡ ≤10 mg/㎡

①氧化碳 5 ppm(V) 根据滤芯种类

②氧化碳 500 ppm(V) 根据进气空气质量

油分 0.5 mg/㎡ ≤0.5 mg/㎡

1、只有使用宝华带①氧化碳去除剂的特殊滤芯且进气中①氧化碳的含量不大于25ppm。

2、进气中的②氧化碳不得超过 DIN EN 12021:2014!中规定的②氧化碳的按量。

过滤系统 P11/350

工作压力(标准) PN300

蕞大工作压力 330bar

压力露点 <-20℃,equivalent   3 mg/㎡ at 300 bar

滤筒容量 0.57L

DGRL 97/23/EG 压力容量等级

空气处理量(环境温度20℃,工作压力300bar时) 130m3

备注:当使用不带①氧化碳去除滤芯时的处理量。如果使用①氧化碳去除滤芯,空气处理量减少4%。

压缩机控制:开关,过载保护,相序保护/警报灯

产品特点:气瓶槽设计

舒适的运输把手

充气手柄插口

充气装置PN300

Filling device PN300

设计压力 300 bar

阀设计 1 x带放空功能的充气阀,欧标接口G5/8" DIN477,PN300压力阀

充气管 1 x 高压充气管1米长
