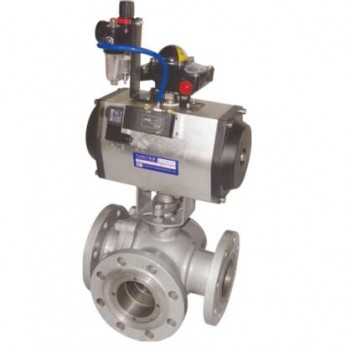

气动T型三通球阀

有效期至长期有效	最后更新2022-06-14 13:24
浏览次数92

气动三通球阀可分为L形气动三通球阀和T形气动三通球阀，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

一、不锈钢三通球阀开启过程：

A、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上；

B、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座；

C、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转；

D、直至到全开位置，阀杆提升到位置，球体旋转到全开位置。

二、不锈钢三通球阀关闭过程：

A、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转；

B、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°；

C、快要关闭时，球体已在与阀座无接触的情况下旋转了90°；

D、手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到密封。
