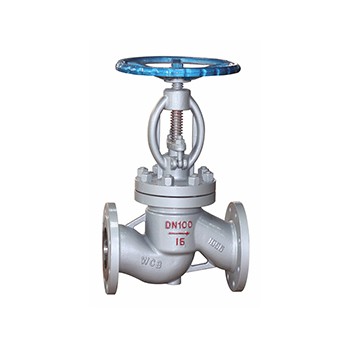

国标法兰截止阀

用途：

法兰连接的截止阀适用于公称压力PN1.6~ 16.0MPa，工作温度-29~ 600C的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

适用介质为：水、油品、蒸汽、酸性介质等。

操作方式有：手动、齿轮 传动、电动、气动等。


结构优势与特点：

1、本产品结构合理，密封可靠，性能优良，造型美观。

2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(stellite )钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

3、阀杆经调质及表面氮化处理，有良好的抗腐蚀和抗擦伤性。

4、可采用各种格配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

5、阀体材料品种齐全，能适用各种压力、温度及介质工况。

6、上密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成， 密封可靠。


制造标准：

设计与制造：GB/T12235

结构长度：GB/T12221

压力-温度等级：GB/T9113

法兰型式与尺寸：JB/T79 GB9113 HG20592~ 20635

检验与试验：JB/T9092


性能规范：

公称压力
PN(MPa) 		试验压力(MPa)
强度试验 高压密封试验 上密封试验
1.6 2.4 1.8 1.8
2.5 3.8 2.8 2.8
4 6 4.4 4.4
6.4 9.6 7.1 7.1
10 15 11 11
16 24 17.6 17.6
适用温度(℃) WCB ≤425
1Cr5Mo ≤550
12CrMoV ≤570
不锈钢 ≤600
适用介质 水、蒸汽、油品、酸性介质


主要零件材料：

零件名称 材料牌号
阀体 WCB ZG1Cr5Mo
ZG12CrMoV 		CF8 CF8M CF3 CF3M
阀盖 WCB ZG12CrMoV
ZG1Cr5Mo 		CF8 CF8M CF3 CF3M
阀瓣 WCB ZG1Cr5Mo
ZG12CrMoV 		CF8 CF8M CF3 CF3M
阀杆 2Cr13 25Cr2MoV 304 316 304L 316L
阀座 25 304 304 316 304L 316L
垫片 缠绕式垫片、304
填料 增强柔性石墨
阀杆螺母 ZCuAl10Fe3


技术参数：

PN16(MPa)

DN L D D1 D2 b n-φd H D0
10 130 90 60 40 14 4-φ14 198 120
15 130 95 65 45 14 4-φ14 218 120
20 150 105 75 55 14 4-φ14 258 140
25 160 115 85 65 14 4-φ14 275 140
32 180 135 100 78 16 4-φ18 280 160
40 200 145 110 85 16 4-φ18 330 180
50 230 160 125 100 16 4-φ18 350 200
65 290 180 145 120 18 4-φ18 370 280
80 310 195 160 135 20 8-φ18 400 280
100 350 215 180 155 20 8-φ18 415 320
125 400 245 210 185 22 8-φ18 460 360
150 480 280 240 210 24 8-φ23 510 450
200 600 335 295 265 26 12-φ23 710 500
250 650 405 335 320 30 12-φ25 786 550
300 750 460 410 375 30 12-φ25 925 600


PN25(MPa)

DN L D D1 D2 b n-φd H D0
10 130 90 60 40 16 4-φ14 198 120
15 130 95 65 45 16 4-φ14 218 120
20 150 105 75 55 16 4-φ14 258 140
25 160 115 85 55 16 4-φ14 275 140
32 180 135 100 78 18 4-φ18 280 160
40 200 145 110 85 18 4-φ18 300 180
50 230 160 125 100 20 4-φ18 350 200
65 290 180 145 125 22 8-φ18 400 280
80 310 195 160 135 22 8-φ18 355 280
100 350 230 190 160 24 8-φ23 415 320
125 400 270 220 188 28 8-φ25 460 360
150 480 300 250 218 30 8-φ25 510 450
200 600 360 310 278 34 12-φ25 710 500
250 622 425 370 332 36 12-φ30 786 550
300 698 485 430 390 40 16-φ30 925 600


PN40(MPa)

DN L D D1 D2 D6 b n-φd H D0
10 130 90 60 41 35 14 4-φ14 198 120
15 130 95 65 45 40 16 4-φ14 233 120
20 150 105 75 55 51 16 4-φ14 295 140
25 160 115 85 65 58 16 4-φ14 285 160
32 180 135 100 78 66 18 4-φ18 302 160
40 200 145 110 85 76 18 4-φ18 355 200
50 230 160 125 100 88 20 4-φ18 373 200
65 290 180 145 120 110 22 8-φ18 408 280
80 310 195 160 135 121 22 8-φ18 436 280
100 350 230 190 160 150 24 8-φ23 480 320
125 400 270 220 188 176 28 8-φ25 588 360
150 480 300 250 218 204 30 8-φ25 611 400
200 600 375 320 282 260 38 12-φ30 720 400


PN64(MPa)

DN L D D1 D2 D6 b n-φd H D0
15 170 105 75 55 40 18 4-φ14 195 400
20 190 125 90 8 51 20 4-φ18 228 160
25 210 135 100 78 58 22 4-φ18 275 180
32 230 150 110 82 66 24 4-φ23 325 200
40 260 165 125 95 76 24 4-φ23 360 240
50 300 175 135 105 88 26 4-φ23 410 280
65 340 200 160 130 110 28 8-φ23 450 320
80 380 210 170 140 121 30 8-φ23 485 360
100 430 250 200 168 150 32 8-φ25 537 400
125 500 295 240 202 176 36 8-φ30 631 400
150 550 340 280 240 204 38 8-φ34 646 450
200 650 405 345 300 260 44 12-φ34 813 500
