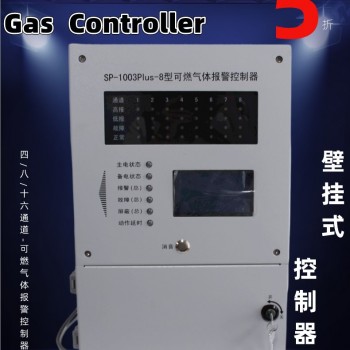

华瑞SP1003PLUS壁挂式四八十六路主机气体报警控制器

华瑞SP-1003PLUS气体报警控制器采用壁挂式及盘装式安装方式的气体报警控制器，具有安装简单、操作方便的特点，适用于各种标准 4 ～ 20mA 信号的测量与控制。电子线路采用进的单片机处理技术，使整机工作状态稳定、测量精度高、通用性强。控制器以巡检方式工作。该控制器可设定两级报警值，到达预定的报警点后发出相应不同的声光报警信号。

华瑞SP-1003PLUS壁挂式四八十六路主机气体报警控制器主要特点：

产品系列化

采用壁挂式及盘装式，包含2路、4路、8路、16路控制器，满足不同用户的需求

多种信号输出

RS485、每通道2级无源开关量输出（关断延时0~60min可设定），可方便接入PLC/DCS等工控系统

友好的人机操作界面

2、4、8路采用超高亮LED显示，直观、清晰

16路采用大屏幕点阵LCD液晶显示，中文菜单

现场声光指示

现场声光指示，可直观、清晰的为管理人员提供当前被监测环境危险级别信息两级报警值设定，不同声光信号指示不同报警级别

华瑞SP-1003PLUS壁挂式四八十六路主机气体报警控制器功能齐全：

可存储报警记录，便于查询、管理具有锁定显示和自检功能，便于维修带备用电源，保证主电被切断后，依然可正常工作2h以上

华瑞SP-1003PLUS壁挂式四八十六路主机气体报警控制器应用领域：

石油、化工                          冶金、矿业

消防、燃气                          环保

电力、通讯                          造纸、印染

粮食储备                            城市供水

污水处理                            食品

科研、教育                          国防

华瑞SP-1003PLUS壁挂式四八十六路主机气体报警控制器技术参数：

工作电源     220VAC，50Hz(0.5A)

备用电源     2 通道 12V，2.2Ah；4/8/16 通道 12V，7Ah

输出电源     16VDC，500mA

工作方式     巡检

采样速率     2/4/8 路：125 毫秒 / 路，16 路： 62.5 毫秒 / 路）

功率         2路20W，4路30W，8路50W，16路80W(满载）

输入信号     4~20mA （2 线 /3 线 检测器）

输出/报警    4~20mA（可选）

报警记录     报警通道号显示、报警部位显示、报警事件记录

报警设定     越限 ( 上限 ) 报警，两级限值可设

报警功能     各级立的 LED 灯指示和不同频率的声响报警区分不同报警等级

报警输出     两级无源报警继电器 / 路

触点容量     220VAC,5A

通讯接口     RS485

环境温度     -20℃ ~+55℃

环境湿度     0~99% RH（无凝露）

环境压力     86~106kPa

显示方式     2/4/8 路：超高亮 LED

             16 路：240×64 点阵 LCD

分辨率       2/4/8 路：超高亮 LED

             16 路：240×64 点阵 LC

壁挂式气体报警控制器订户信息：

16.1 INSTRUMENT

SP-1003 Plus SP-1003 Plus-16/8/4

Part Number Description

2090-0001-000 16 通道可燃气体报警控制器 消防型

2090-0002-000 8 通道可燃气体报警控制器 消防型

2090-0004-000 4 通道可燃气体报警控制器 消防型

16.2 ACCESSORIES

Accessories

Part Number Description

2025-2004-000 1003 箱体固定安装板

490-0208-000 保险管2A/250V

8430-0014-000 螺杆型膨胀锚栓M8

16.3 SPARES

Spares

Part Number Description

2090-1018-000 4-20mA同步输出模块（一对2通道）

500-0102-000 充电电池7Ah/12V，SP-1003Plus-16/8

500-0151-000 充电电池2.2Ah/12V，SP-1003Plus-4

490-3010-000 开盖用六角扳
