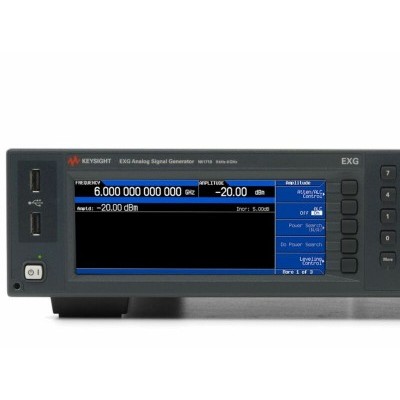

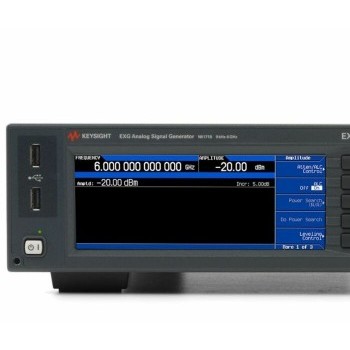

Agilent N5173B射频发生器

Agilent N5173B射频发生器
特征

平衡预算和性能以解决微波组件和接收器的参数测试
为微波回程链路执行 LO 上变频或用于接收机测试的 CW 阻塞
通过 600 µs 频率切换z大限度地提高测试吞吐量
以输出功率、低谐波和全步衰减的z佳组合来表征微波滤波器和放大器
用作高稳定性系统参考：标准高性能 OCXO 的老化率为 5x10-10 个零件/天
规格

内部时基参考振荡器老化率：1 < ± 1 x 10^-7/year 2, < ± 5 x 10^-10/day after 30 days
初始可达到的校准精度：± 4 x 10^-8 或 ± 40 ppb
调整分辨率：< 1 x 10^-10 (nom)
温度影响：< ± 2 x 10^-8 从 20 到 30 °C (nom)
线路电压影响：< ± 1 x 10^-9 对于 ± 10% 变化（标称）
参考输出

频率：10兆赫
幅度：≥ +4 dBm，（标称）到 50 Ω 负载
外部参考输入

输入频率标准：10 MHz
输入频率选项 1ER：1 至 50 MHz（0.1 Hz 的倍数）
锁定范围：± 1 ppm (nom)
幅度：5 dBm ± 2 dB (nom) 3
阻抗：50 Ω（标称）
波形：正弦波或方波
稳定性：跟随外部参考输入信号的稳定性
