深圳广大综合电子有限公司专业生产PCB单面线路板，双面线路板，多层线路板，盲孔线路板，埋孔线路板板，以及各种高精度电路板，价格合理。
欢迎来电洽谈。样品：8小时-24小时；批量：5-7天。

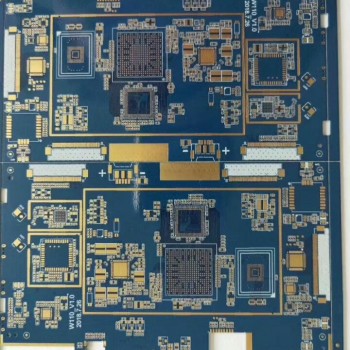

1.产品类型：单面、双面及多层印制线路板（PCB），柔（软）性线路板，埋盲孔板。
2。z大加工尺寸：单面板，双面板：1000mm*600mm 多层板：600mm*600mm
3。z高层数：20层
4。加工板厚度：刚性板 0.4mm-4.0mm 柔性板 0.025mm---0.15mm
5。基材铜箔厚度：刚性板 18μ（1/2OZ），35μ（1OZ），70μ（2OZ）柔性板 0.009MM 0.018mm 0.035mm 0.070mm 0.010mm
6。常用基材：FR-4，CEM-3，CEM-1，94HB，94VO，聚四氯乙烯，聚脂、聚酰亚铵。
7。工艺能力：
（1）钻孔：z小孔径 0.15MM
（2）孔金属化：z小孔径 0.15mm，板厚/孔径比 4：1
（3）导线宽度：z小线宽：金板 0.075mm，锡板 0.10mm
（4）导线间距：z小间距：金板 0.075mm，锡板 0.10mm
（5）镀金板：镍层厚度：〉或＝2.5μ金层厚度：0.05-0.1μm 或按客户要求
（6）喷锡板：锡层厚度：>或＝2.5-5μ
（7）铣板：线到边z小距离：0.15mm 孔到边z小距离：0.2mm z小外形公差：±0.12mm
（8）插座倒角：角度：30度、45度、60度深度：1-3mm
（9）V 割：角度：30度、35度、45度深度：板厚 2/3z小尺寸：80mm*80mm
（10）通断测试：
z大测试面积：400mm*500mm
z大测试点：8000点
z高测试电压：300V
z大绝缘电阻；100M 欧
8。耐焊性：85---105℃/280℃---360℃
9.刚性板的耐绕曲性/耐化学性：符合国际印制电路IPC标准。
