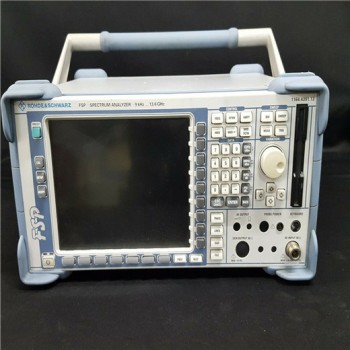

FSP13罗德与施瓦茨频谱分析仪

FSP13罗德与施瓦茨频谱分析仪

附加的功能：

分辨率带宽：1 Hz 至 10 MHz
显示的平均噪音水平：-155 dBm (1 Hz)
相位噪声：-113 dB (1 Hz) at 10 kHz
附加滤波器：100 Hz 至 5 MHz 的通道滤波器和 RRC 滤波器、1 Hz 至 30 kHz 的 FFT 滤波器、EMI 带宽和准峰值检测器
TOI、MC ACP(R)、OBW、CCDF、APD等测量功能
蜂窝标准和通用的测量应用，例如相位噪声、噪声系数等。
DANL 典型值：-155 dBm (1 Hz) 无前置放大器
相位噪声典型值：-113 dBc/Hz @ 10 kHz 偏移，CF 500 MHz
相位噪声典型值：-145 dBc/Hz @ 10 MHz 偏移，CF 500 MHz
TOI 典型值：10 dBm
1-dB-压缩点：0 dBm
0.5 dB 总电平不确定度高达 3.6 GHz
<0.2 dB 线性误差低至 -70 dB
中频数字化仪 12 位 32 MHz (20.4 MHz 中频)
IQ 内存 2x128 ksamples
2.5ms 频域扫描时间
1 µs 时域扫描时间
通过 GPIB 高达 70 次远程测量/秒
高达 80 次手动测量/秒（屏幕更新）
支持的技术：

WCDMA/HSPA/HSPA+
GSM/EGPRS//EDGE演进/VAMOS
CDMA2000® 1xEV-DO
CDMA2000® 1xRTT
TD-SCDMA
GSM-R
cdmaOne
DECT
WiMAX IEEE 802.16e-2005 和 IEEE 802.16-2004
蓝牙®（基本速率）
LXI
是
调频
开发和生产的理想合作伙伴，具有良好的液位测量不确定度以及出色的射频特性。R&S FSP13 采用成熟的技术，可实现z佳性能、可靠性和易用性。罗德与施瓦茨 FSP13 频谱分析仪能够测试 GSM 规范中规定的杂散发射，并具有允许对 W-CDMA/第三代合作伙伴项目 (3GPP) 进行相邻信道功率 (ACP) 测量的固件。

该测量在 Rohde & Schwarz FSP13 中通过自动测试程序实现，这些程序进行所有必要的设置、测量和过滤。频谱分析仪的电子衰减器提高了在生产中使用的可用性，并允许在 30 dB 的无磨损设置范围内以 5 dB 步进进行多次切换操作。
