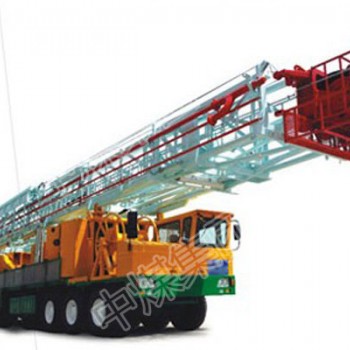

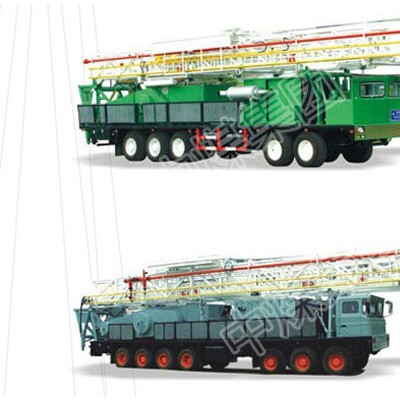

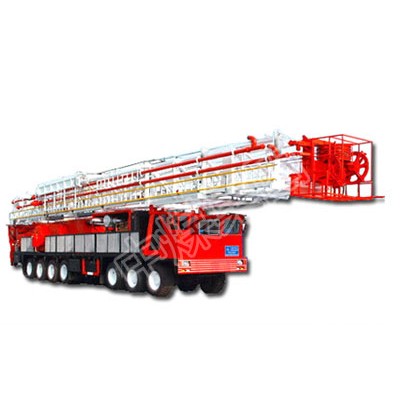

车装钻机

产品特点

1、整机结构合理，集装化程度高，占地面积小。
2、采用重载8×6、10×8、12×8、14×8、14×12常驱动底盘，配备液压助力转向系统，具有良好的通过性、越野性和横向稳定性，各部件工作可靠。
3、柴油机与液力传动箱匹配合理，传动效率及可靠性高。绞车和转盘可选用电驱动方式。
4、主刹车采用带式刹车或液压盘式刹车。辅助刹车采用气动水冷推盘式刹车或水刹车型式。
5、转盘传动箱可实现正倒档，适应正反扣钻杆旋转作业，配备反扭矩释放装置以钻杆变形能安全释放。
6、井架为前开口、双节套装前倾式桅形井架，或直立双节套装井架，液压起放及伸缩。
7、钻台为两体伸缩式或平行四边形结构，便于运输吊装，台面尺寸和高度可按用户要求设计。
8、完善的固控、井控、高压管汇系统及发电机房、机泵房、值班房配套设施，可满足用户不同要求。

车装钻机型号及主要技术参数

产品型号：ZJ10/900CZ
钻井井深m(41/2″钻杆)：1000
大修井深m(31/2″钻杆)：2500
大钩载kN：900
大钩速度m/s：0.2～1.4
井架高度m：29/31
井架形式：桅形
发动机功率kW：261
液力传动箱：4700
传动型式：液力+机械
游动系统：4×3
主大绳直径mm：φ26
游车大钩型号：YG90
水龙头型号：SL110
转盘型号：ZP175
底盘型号：XD40/8×6
接近角/离去角：22°/18°
小离地间隙mm：311
大爬坡度：30%
小转弯直径m：28
移运外形尺寸m：16.7×2.8×4.2
主机质量kg：50000
附件质量kg：～15000。
