租售SR650斯坦福研究过滤器

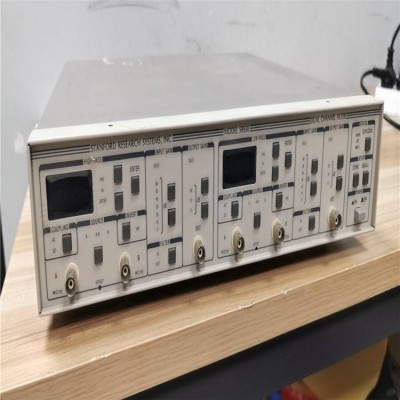

SR650斯坦福研究过滤器

特征：
高通/低通（可级联带通）
频率范围：1 Hz 至 100 kHz
两个独立的过滤器通道
115 dB/倍频程滚降
0.1 dB 通带纹波
80 dB 阻带衰减
6 nV/|Hz 输入噪声
高达 80 dB 的增益
GPIB 和 RS-232 接口
阻抗 1 MΩ // 15 pF
8极6零椭圆型
在斯坦福研究系统 SR650 上，每个仪器通道都有一个低噪声前置放大器、一个精密高通或低通滤波器部分和一个输出放大器。滤波器为 8 极点、6 零椭圆型，每倍频程滚降为 115 dB，通带纹波为 0.1 dB，阻带衰减为 80 dB。截止频率可设置在 1 Hz 至 100 kHz 之间，使 SR650 成为抗混叠、音频分析和通用频域信号调节等应用的理想选择。

输入和前置放大器

每个滤波器通道都有一个浮动差分输入，输入阻抗为 1 MΩ，输入噪声为 6 nV/|Hz。每个滤波器通道的模拟接地在后面板 BNC 连接器处可用，以提供完全的接地灵活性。滤波器接地可以连接到仪器的机箱接地或任何其他点。可以选择 AC 和 DC 输入耦合，并且一个反转键允许通过一次按键将信号的相位移动 180°。可以以 10 dB 的增量指定高达 60 dB 的前置放大器增益。一个简单的偏移调整螺钉可让您消除信号中的直流分量。
