导引线夹 引下线夹 可安图纸订做 ADSS/OPGW光缆

引下线夹（铝片）（铸铁胶块）

一：组件用途：主要用于ADSS/OPGW光缆在杆塔上引线时的固定安装。如，在光缆接头杆(塔)处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。

我们能提供以下型号的引下夹具，分别是：塔式引下夹具和杆式引下夹具。

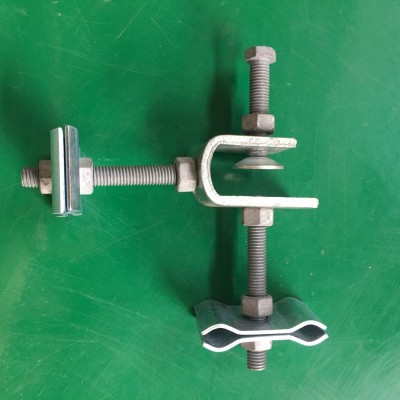

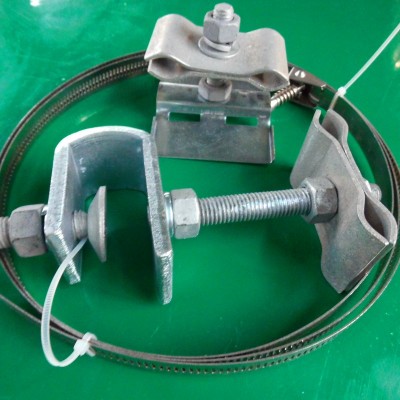

1.塔式引下线夹具 2.杆式引下线夹具

二：绝缘引下线夹是一种光缆夹具，是一种用于光纤复合架空地线绝缘引下线夹。包括连接金具1、复合绝缘子、连接金具2、Ｓ型固定夹子或杆用抱箍和绑线；复合绝缘子一端安装有连接金具1，另一端安装有连接金具2，连接金具2端部安装有Ｓ型固定夹子或杆用抱箍；

所述绑线两端呈螺旋形，绑线中部设置有卡口与连接金具一固定配合。所述复合绝缘子包括芯棒和伞裙，伞裙中装有芯棒。所述芯棒和伞裙均采用绝缘材料制作。所述杆用抱箍包括上抱箍和下抱箍。本实用新型具有安装牢固、操作方便。用于固定接续和引下的光缆，避免光缆在运行中与塔之间产生摩擦，而且保证了光缆与杆塔之间绝缘。

三：引下线夹用于OPGW/ADSS在杆塔上的固定，用于光缆引下及跳接时固定光缆，每1.5-2.0米光缆需安装一套。适用于不同缆径，安装便捷牢靠，可调节范围广。

四：用途：引下线夹夹具主要用于ADSS及OPGW光缆在杆塔上引线时的固定安装。如，在光缆接头杆(塔)处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。

五 ， 光缆引下线安装

所有光缆引下线全部由设计要求塔腿引下，沿横材至接线盒。光缆引下时防止光缆产生金钩，引下线夹具原则上每隔1.5-2米安装一个或按离按设计光缆说明进行施工，但遇光缆引下线转弯和需满足光缆回转半径处，可根据实际情况增加引下线夹具，固定引下线。
