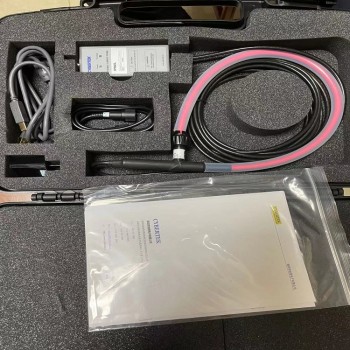

全新CP9060L知用CP9060l柔性电流探头

一、概述

CP9000(S/L)系列柔性电流探头是仅测试AC电流信号的探头，具有高带宽，高精度(典型值2%)等特点。可以实现宽广的电流测量范围，频率可从几Hz到数十MHz，电流范围从mA级别到数kA级别，大大解决了电流测试的难题。其主要特点包括：线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接;插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰;标准的BNC输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形;USB供电接口设计，使用更加灵活方便;声光过流报警功能，更具人性化设计;探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

CP9000S系列探头感应环细小柔软，外径典型值1.6mm(1.7mmMax)，耐压值高达1kVpk，非常适合MOSFET，IGBT器件管脚电流测量(TO-220,TO-47封装)、电容纹波电流测量等小封装器件电流测量。

CP9000系列探头环外径典型值3.8mm，耐压值高达2kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

CP9000L系列探头环外径典型值8mm，耐压值高达10kVpk，非常适合大电流，大功率场合。

二、 应用

◆ 测量电流中的谐波组成

◆ 检测高频正弦电流波形

◆ 测量50/60Hz的微小电流

◆ 测量正弦波中微小的相移

◆ 半导体开关的电流

◆ 电容放电测试，纹波测量

◆ 分布式电流监控

◆ 电力母线监测

◆ 监测谐波、功率以及电能质量

◆ 大型电动机、泵、风机测试

◆ IGBT、MOSFET管电流测量
