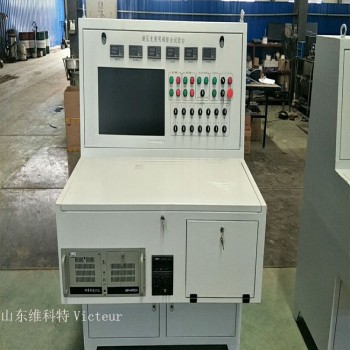

ZAF-2W液压支架大流量安全阀试验台

一、概述

液压支架大流量安全阀试验台分为两部分:大流量试验台和强度试验台。大流量试验台部分用于流量不大于1000L/min、公称压力不大于60MPa的液压支架大流量安全阀的公称流量启溢闭试验；强度试验台部分应满足实现所有阀的强度试验、安全阀冲击安全性试验和撞击试验。

二、技术指标

2.1大流量试验台

(1)额定工作流量：1000L/min,z大流量：1100L/min,z小流量：0.04L/min；

(2)z大工作压力：80MPa,z小工作压力：0.2MPa；

(3)安全阀公称流量启溢闭溢流时间：不小于1s；

(4)工作介质：乳化液介质（MT 76-2011）,过滤器精度：不大于25μm；

（5）乳化液泵站压力：31.5MPa，流量：200L/min；

（6）活塞蓄能器有效蓄液：250L；

（7）增压缸增压比为1：2.7，大活塞直径：D=590mm，小活塞直径：d=360mm，行程：200mm，一次可排出乳化液18L；

（8）油液z大流量3000L/min；

（9）超声波流量计测量流速： 12 m/s，精度：0.0015~0.003m/s，输出：4~20mA；

（10）废液箱抽出泵流量：100L/min，电机功率：1.1kW，抽空时间1.5min。

(11)试验数据检测频率不小于1000Hz；

(12)试验过程中工作液温度：10~50℃；环境温度： 5~40℃。

2.2 强度试验台

大流量试验台和强度试验台都由液压系统、电气控制系统和计算机测控系统的软硬件组成。按照GB 25974.3-2010标准要求设计单独试验装置实现强度试验、冲击安全性试验和撞击试验。

(1)额定工作流量：10L/min,z小流量：0.04L/min；

(2)z大工作压力：120MPa；

(3) 气囊式蓄能器有效蓄液：20L；

(4) 增压缸增压比为1：5；

（5）试验数据检测频率不小于1000Hz；

（6）试验过程中工作液温度：10~50℃；环境温度： 5~40℃。
