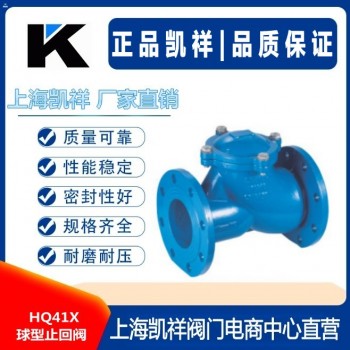

HQ41X球型止回阀
产品概述：
球形止回阀，采用橡胶覆盖的阀碗作为阀瓣。在介质的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性好，不产生水锤，阀体采用全水流通道，流量大，阻力小，水头损失比旋启阀小50%，水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排水泵，介质温度0~80℃，可安装于水泵出水口处，以防止倒流及水锤对泵损害。
产品特点：
1、阀瓣关闭快速，水锤压力小；
2、水平或垂直管道均可使用,安装方便;
3、流道通畅、流体阻力小;
4、动作灵敏、密封性能好；
5、阀瓣行程短、关阀冲击力小；
6、整体结构、简单紧凑、造型美观；
7、使用寿命长、可靠性高。
主要部件材料：
外型尺寸/性能参数：
球形止回阀，采用橡胶覆盖的阀碗作为阀瓣。在介质的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性好，不产生水锤，阀体采用全水流通道，流量大，阻力小，水头损失比旋启阀小50%，水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排水泵，介质温度0~80℃，可安装于水泵出水口处，以防止倒流及水锤对泵损害。
产品特点：
1、阀瓣关闭快速，水锤压力小；
2、水平或垂直管道均可使用,安装方便;
3、流道通畅、流体阻力小;
4、动作灵敏、密封性能好；
5、阀瓣行程短、关阀冲击力小；
6、整体结构、简单紧凑、造型美观；
7、使用寿命长、可靠性高。
主要部件材料：
| 序号 | 主部件 | 材质 |
| 1 | 阀体 | QT450 |
| 2 | 圆球 | 橡胶组合件 |
| 3 | 阀盖 | QT450 |
| 4 | 密封圈 | 丁腈橡胶 |
| 5 | 紧固件 | 标准件 |
| 规格（DN） | 50 | 65 | 80 | 100 | 125 | 150 | |
| 阀长度（mm） | 205 | 217 | 240 | 290 | 328 | 395 | |
| 阀高度（mm） | 184 | 210 | 245 | 280 | 335 | 360 | |
|
测试压力 （MPa） |
壳体 | 1.5-2.4 | |||||
| 密封 | 1.1-1.76 | ||||||
| 公称压力（MPa） | 1.0-1.6 | ||||||
| 适用温度 | 0-80℃ | ||||||
| 适用介质 |
水及弱腐蚀性流体 |
||||||
