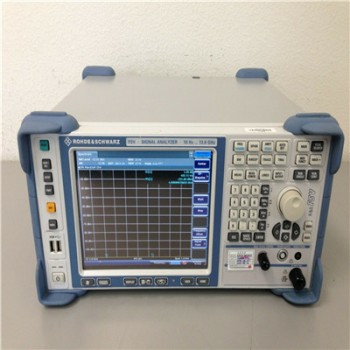

FSQ8罗德与施瓦茨信号分析仪FSU8

FSQ8罗德与施瓦茨信号分析仪FSU8

附加的功能：
28 MHz 信号分析带宽
相位噪声：典型值 –133 dBc (1 Hz) 在 10 kHz 载波偏移，载波频率 500 MHz
失真：1赫兹
参考频率：老化：1 x 10–7/年，使用 R&S®FSU-B4 选件：2 x 10–8
DANL 前置放大器开启 (R&S®FSU-B25)，1 GHz，1 Hz RBW：–162 dBm
前置放大器打开时显示的平均噪声电平 (R&S®FSU-B24)，26 GHz，10 Hz RBW：典型值。–166 dBm
迹线检测器：z大峰值、z小峰值、自动峰值、采样、RMS、平均值、准峰值
总测量不确定度，f < 3.6 GHz：0.3 dB
显示线性度：0.1 dB（0 dB 至 –70 dB）
接口：GPIB或LAN接口
采样率：可编程：10 kHz 至 81.6 MHz，步长为 0.1 Hz
ADC分辨率：14位
I/Q 存储器：I 和 Q 数据各 16 Msample
阻抗：50Ω
连接器：测试端口适配器 2.92 mm (K)/N 母头
衰减器设置范围：0 dB 至 75 dB，步长为 5 dB
显示屏：21 cm LC TFT 彩色显示屏 (8.4")
分辨率：800×600像素（SVGA分辨率）
像素失效率：< 1 × 10–5
大容量存储器：硬盘、USB 闪存盘（未提供）
数据存储：> 500 个仪器设置和轨迹
交流电源：100 V 至 240 V，3.1 A 至 1.3 A；50 Hz 至 400 Hz，防护等级 I 至 VDE 411
功耗：典型值 150伏安
安全：符合EN 61010-1、IEC 61010-1、UL 61010-1、CAN/CSA-C22.2 No. 61010-1-4
测试标志：VDE、GS、CSA、CSA-NRTL
驻波比：

射频衰减 ≥ 10 dB，直流耦合 f < 3.6 GHz：< 1.5
FSQ8：3.6 GHz ≤ f < 8 GHz < 2
射频衰减 < 10 dB 或交流耦合 1.5，典型值
扫一扫时间：

跨度 >10 Hz：2.5 ms 至 16 000 s
跨度 0 Hz（零跨度）：1 μs 至 16 000 s
RBW：10 Hz 至 50 MHz，FFT 滤波器：1 Hz 至 30 kHz，通道滤波器，EMI 带宽
VBW：1 Hz 至 30 MHz
显示范围：DANL 至 +30 dBm
DANL（1 赫兹 RBW）：

1 GHz：典型。-158 分贝米
杰出的射频特性：

TOI 类型。+25 分贝
1 dB 压缩点 +13 dBm
84 dBc ACLR/3GPP 带噪声校正
–173 dBm (1 Hz) 显示平均噪声电平 (DANL)，带噪声校正和 R&S®FSU-B24 前置放大器
模拟和数字基带中的信号分析
许多固件应用程序扩展了信号分析功能
16 Msample I/Q 内存，可扩展至 705 Msample
杰出的射频特性：

84 dB ACLR 用于 3GPP，带噪声校正
77 dB ACLR 用于 3GPP 多载波信号（四个相邻载波）
TOI > +20 dBm，典型值。+25 分贝
1 dB 压缩 +13 dBm
显示的平均噪声水平 (DANL) 典型值。–173 dBm 使用噪声校正（1 Hz 带宽）和 R&S®FSU-B24 前置放大器
相位噪声 –160 dBc (1 Hz) 在 10 MHz 载波偏移
相位噪声 –133 dBc (1 Hz) 在 10 kHz 载波偏移
单一仪器中的信号和频谱分析：

高达 120 MHz 带宽的信号分析
来自射频、模拟或数字基带的信号
高达 705 Msample（I 和 Q）
低相位/频率响应
用户可定义的采样率
调制分析的z佳信号保真度
准备好分析多标准、多载波发射机
广泛的功能：

凭借其广泛的功能，R&S®FSQ 在频谱分析仪市场上几乎是无与伦比的。甚至基本单元也包括所有重要功能。
通道滤波器从 100 Hz 到 5 MHz
RRC滤波器
1 Hz 至 50 MHz 分辨率带宽 (RBW)
可在 155 和 30 001 之间选择测量点/轨迹的数量
带门控功能的时间选择性频谱分析
手动模式下高达 80 次测量/秒
与 SCPI 兼容的 GPIB 命令集
GPIB 命令集与 R&S®FSE/R&S®FSIQ 和传统 HP 频谱分析仪兼容
时域快速 ACP 测量
使用 CCDF 功能进行统计信号分析
RMS检测器
用于校正天线或电缆频率响应的换能器系数
谐波失真测量功能
z多 100 001 个点，z多 20 个段的杂散发射测量
1 MHz 至 20 MHz 的外部参考电压，步长为 1 Hz
LAN 接口 100baseT (1 Gbit)
16 Msample I 和 Q 存储器
支持的技术：

WLAN 802.11a/b/g/j/p/n/ac
WCDMA/HSPA/HSPA+
3GPP LTE
GSM/EGPRS//EDGE演进/VAMOS
CDMA2000® 1xEV-DO
CDMA2000® 1xRTT
TD-SCDMA
GSM-R
泰特拉
cdmaOne
DECT
WiMAX IEEE 802.16e-2005 和 IEEE 802.16-2004
WLAN IEEE 802.11 a/b/g/j/p
蓝牙®（基本速率）
ZigBee™ IEEE 802.15.4
射频识别
无线网络IEEE 802.22
WWAN IEEE 802.20
DVB-H
ISDB-T 1 段
CMMB
数字广播电视
DVB-T2
ISDB-T
是
调频
DVB-S
