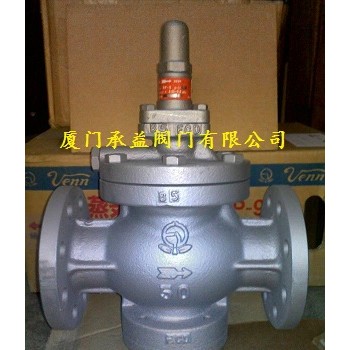

日本阀天RP-9/RP-10高压蒸汽专用减压阀
日本阀天RP-9先导式蒸汽减压阀
RP-9/9N型 球墨铸铁制 2.0MPa
RP-10/10N型 铸钢制 3.0MPa
生产设备等设备高压蒸汽管道专用减压阀
高性能、小型、运行稳定的高压专用减压阀
特点
最大减压比20:1，高压力差的环境中也能稳定运行。
1、完全轻型化：比以往产品（RP-2H型）重量轻大约40%！面之间的尺寸与RP-2H型相同。
2、运行稳定：公司多年积累的技术经验和成绩造就运行稳定的内部结构，即使在大流量、高压力差的环境中也可放心使用。
3、密封性能高：先导阀采用球面分割结构，杜绝泄露，不会积累污物和水锈。
4、高耐用性：回收以及隔膜部的耐用性高！
规格
|
种类
|
球墨铸铁制
|
铸钢制
|
|||||
|
形式
|
RP-9型
|
RP-9N型
|
RP-10型
|
RP-10N型
|
|||
|
产品型号
|
RP9-L
|
RP9-M
|
RP9N-L
|
RP9N-M
|
RP10-C
|
RP10N-C
|
|
|
适用流体
|
蒸汽
|
||||||
|
流体温度
|
220℃以下
|
250℃
|
|||||
|
一次侧适用压力
|
2.0MPa以下
|
3.0MPa
|
|||||
|
二次侧调整压力范围
|
0.03～0.8MPa
|
标称直径15～80:0.8～1.95MPa
|
0.03～0.8MPa
|
0.8～2.0MPa
|
|||
|
标称直径100～150:0.8～1.93MPa
|
|||||||
|
最大减压比
|
20:1
|
||||||
|
阀前后的最小压力差
|
标称直径15～80:0.05MPa、标称直径100～150:0.07MPa
|
||||||
|
封闭压力
|
0.02MPa以下
|
||||||
|
压力偏差
|
下表参照
|
0.05MPa以内
|
下表参照
|
0.05MPa以内
|
|||
|
容许泄露量
|
额定流量的0.05%以下
|
||||||
|
接口
|
JIS 20KRF 法兰 批注1.
|
JIS 30KRF 法兰 批注2.
|
|||||
|
材
质
|
阀体
|
FCD450
|
SCPH2 批注3.
|
||||
|
阀芯和阀座
|
SUS
|
||||||
|
活塞和压缩缸
|
CAC406
|
SUS
|
CAC406
|
SUS
|
SUS
|
||
|
阀体耐压测试
|
法兰标称压力的1.5倍（水压）
|
||||||
|
安装姿态
|
在水平管道上正立垂直安装
|
||||||
|
|
标注1.可制作JIS10、16K法兰
|
||||||
|
|
标注2.可制作JIS10、16、20K法兰
|
||||||
|
|
标注3.可制作不锈钢材质阀体
|
||||||
|
RP-9，10型的偏差
|
二次侧调整压力范围
|
压力偏差
|
|||||
|
0.03～0.035MPa
|
0.02MPa以内
|
||||||
|
0.035以上,不足0.07MPa
|
0.03MPa以内
|
||||||
|
0.07以上，不足0.08MPa
|
0.05MPa以内
|
||||||
尺寸
RP-9，9N型（球墨铸铁制）法兰规格JIS 20KRF （单位：mm）
|
标称直径
|
L
|
G
|
H
|
Cv值
|
重量（kg）
|
|
15
|
170
|
77
|
216
|
1
|
7.5
|
|
20
|
170
|
77
|
216
|
2.5
|
7.5
|
|
25
|
210
|
77
|
216
|
4
|
9
|
|
32
|
210
|
96
|
237
|
65
|
12
|
|
40
|
220
|
96
|
237
|
9
|
12
|
|
50
|
250
|
104
|
247
|
16
|
15.5
|
|
65
|
290
|
115
|
262
|
25
|
20.5
|
|
80
|
350
|
122
|
277
|
36
|
26.5
|
|
100
|
384
|
142
|
342
|
64
|
60
|
|
125
|
434
|
192
|
372
|
100
|
90
|
|
150
|
544
|
209
|
407
|
144
|
120
|
RP-10，10N型（铸钢制） 法兰规格JIS 30KRF （单位：mm）
|
标称直径
|
L
|
G
|
H
|
Cv值
|
重量（kg）
|
|
15
|
198
|
80
|
217
|
1
|
7.5
|
|
20
|
198
|
80
|
217
|
2.5
|
7.5
|
|
25
|
228
|
80
|
221
|
4
|
9
|
|
32
|
232
|
97
|
238
|
6.5
|
12
|
|
40
|
248
|
97
|
238
|
9
|
12.5
|
|
50
|
280
|
107
|
248
|
16
|
15.5
|
|
65
|
288
|
119
|
263
|
25
|
20.5
|
|
80
|
266
|
126
|
278
|
36
|
26.5
|
|
100
|
426
|
146
|
342
|
64
|
60
|
|
125
|
454
|
197
|
372
|
100
|
90
|
|
150
|
564
|
216
|
407
|
144
|
120
|
