沧州试压泵设备配置部分参数及详细功能描述

  我厂研制生产的4D-SY系列电动试压泵，是目前现行二缸、四缸电动试压泵的换代产品。该产品具有体积小、结构紧凑、运行平稳、安全可靠、功能完备、流量大、效率高等特点，而且适用范围广、配套性强、操作简单。用于各类压力容器、锅炉、管件等一切需作压力试验和强度试验的场所，根据需要可试验压力值，并能进行自动保压。试压泵的输送介质一般为常温清水，也可使用乳化液、防锈水及粘度与水相近的中性油品。

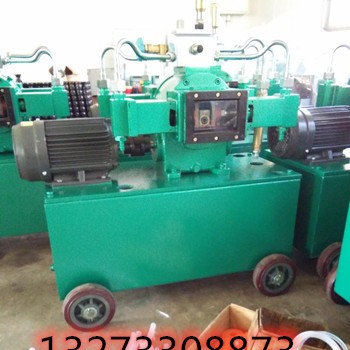

  电动试压泵主要由高压往复泵、溢流阀(40Mpa以上规格无此部件)、止回泄压阀、高压软管等组成。 1、管道试压泵：本泵为卧式三柱塞泵，由电动机驱动，分为动力端和液力端。 (1)动力端：由皮带轮、曲轴、连杆等组成。电机通过皮带轮传动并减速，带动曲轴旋转由曲轴连杆机构将旋转运动转换为直线往复运动，带动柱塞往复运动。 (2)液力端：由柱塞副、缸体、泵头、进出水阀组、安全阀等组成。连杆带动柱塞往复运动，使缸体内容积周期变化，当柱塞为吸入行程时，出水阀关闭，工作介质在大气压下开进水阀进入缸体内。在排出行程时，进水阀关闭，柱塞将工作介质通过出水阀并经泵头排出。该过程周期性重复进行，从而完成泵将工作介质吸入并排出的功能。

 2、溢流阀用于调节管道试压泵的输出压力及恒定系统压力。 顺时针旋转调节螺母，泵的输出压力升高，反之，则输出压力降低。当进行保压试验时，当系统压力达到设定压力值后，应反时针旋转调节螺母将溢流阀全部打开，以卸除泵的排出压力。当用户需要恒压输出时，只需将压力调到设定值并锁紧螺母即可。

 3、止回泄压阀用于自动截断保压及卸除系统压力。 保压试验结束后，打开泄压阀手轮，即可卸除系统压力。在升压过程中，若误操作使系统压力高于应设定值，可适当打开泄压阀手轮，卸除部分压力后重新升压。在该阀上装有压力表，在升压过程及保压过程中均显示试压管路压力。

  电动试压泵功能与工作原理

工作原理:凸轮由电动机带动旋转。当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。 当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油箱中的油液在大气压力的作用下进入密封容积。凸轮使柱塞不断地升降，密封容积周期性地减小和增大，泵就不断吸油和排油。

功能:试压泵是供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室 和水压试验中获得高压液体的理想设备。试压泵产品及配套试压、试验工程，已应用在航空的试压试验。为科研项目地下如:高压试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了贡献。

特点：试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便，大大地提高工作效率等特点。

电动试压泵安全操作规程

1、严格按照试压要求的规定进行试压试验，试压件应整洁、干净、易检验。

2、试压前应检查电气系统和接地情况，校对压力表，试压泵运转及润滑是否正常，试压表的度数，不小于试验压力的1.5倍。

3、试压准备工作中应安排进水口与排水口位，电动试压泵试压充水时先打开排气孔，卸下压力表，使容器内空气放净，待排气孔和压力表接管口出水时，再装表和关闭排气孔。

4、升压需缓慢、不准超压，试压件升到一定压力后禁止捶击。试件及管线如发现缺陷，应先降压于零位后再处理，不准带压工作。

5、负压、低压的试件、小容器可一次升压到一定的压力后，保压检查。容积大的试件，可以分段升压和检查。

6、试压件需放置平稳，试压部位经检验不得渗漏。

7、试压工作结束后先放水、卸压后再拆卸螺栓，冬季试压后，需立即将水放净，以防冻坏设备。

8、紧固螺栓应使其受力均匀，防止局部变形。

9、试压泵应有人操作，每次试压需两人以上，并有人指挥在未放水前，要坚守岗位。

10、将检查到的缺陷部位要做出标记，并填写试压记录。

电动试压泵的维护与保养： 在日常使用中，要进行正确的维护与保养，才能提高泵的使用寿命。 1、新机使用的润滑油工作40钟头后应进行更换，第二次更换时间为80钟头，以后每200钟头左右更换一次，同时应清洗油池。 2、使用过程中应随时检查各联接处紧固件是否松动，如有松动应立即紧固。 3、曲轴的润滑油及试压介质均应保持清洁，避免杂质污染。 4、试压泵工作500—600钟头，应检查主要零部件，如连杆、十字头、密封、阀组、柱塞等，必要时更换新的零部件。 5、该机长期不用时，应进行防锈处理，先将余水排尽，再吸灌一次防锈油或防锈水，未涂漆的零件表面应涂机油防锈。 6、在冬季结冰地区使用，用后应将泵内及内存水排尽。
