8564E安捷伦频谱分析仪

8564E安捷伦频谱分析仪

附加的功能：

连续30 Hz至40 GHz扫描
1、3、10、30和100 Hz的快速数字分辨率带宽
相邻信道功率，信道功率，载波功率，占用带宽百分比和时间门控测量标准
精确的时基和1 Hz的计数器分辨率
MIL-T-28800坚固
数字无线电和相位噪声测量的测量个性

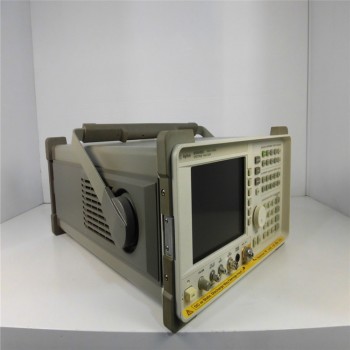

Agilent 8564E便携式毫米波频谱分析仪具有以前在大型，价格昂贵的台式分析仪中发现的测量能力和性能。8564E可以通过单个同轴连接测量从30 Hz（可选）到40 GHz（在2.75 GHz以上预先选择）的信号。

该频谱分析仪采用MIL耐用型封装，具有出色的相位噪声，灵敏度，1 Hz分辨率带宽，合成调谐和宽动态范围，可承受恶劣的环境条件。Agilent 8564E为使用数字调制的突发载波信号的邻道功率（ACP）测试提供了完整的解决方案，并且能够测量占用的带宽百分比。

使用Agilent 11974系列毫米波混频器，预选覆盖范围可达到75 GHz，而对于其他混频器，未预选的覆盖范围可以扩大。

这些装置满足所有MIL-T-28800的要求，包括温度，脉冲冲击和过渡压降的要求。分析仪在-10摄氏度至+ 55摄氏度的温度下完全符合规格，并且可以承受30 g的冲击。

这些频谱分析仪针对高性能测量应用进行了优化。关键规格包括：在距载波10 kHz处偏移时的相位噪声为-113 dBc / Hz，在100 Hz时的三阶动态范围，在1 Hz RBW下在1 GHz时的灵敏度为-144 dBm。图像增强型谐波混频器将出色的性能扩展到HP 8563E的微波频率中。

快速的数字分辨率带宽
数字实现的1、3、10、30和100 Hz的分辨率带宽使这些频谱分析仪的衰减速度比同类模拟滤波器快3至600倍。窄的5：1形状因数使您可以轻松查看近距离，低电平信号。数字带宽还为设备提供了完整的100 dB屏幕校准显示。

数字
化的快速时域扫描使用选项007将数字化添加到快速时域扫描（零跨度）中。使用标记，跟踪数学，跟踪存储并获取硬拷贝输出以进行测量，例如上升/下降时间，脉冲宽度和事件之间的时间。

频率精度
精密频率基准是标准配置。在1 GHz下，预热15分钟后，其频率精度为正负135 Hz。
