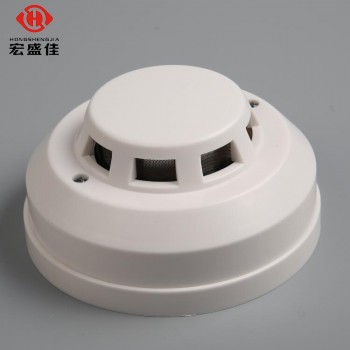

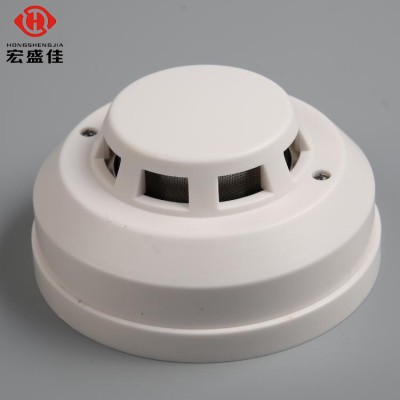

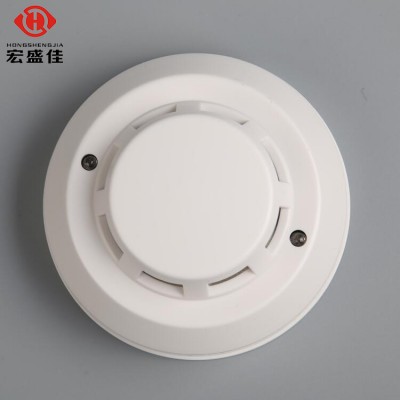

宏盛佳RS485烟雾感应探测器机房配电室烟雾报警器

宏盛佳RS485烟雾感应探测器机房配电室烟雾报警器产品概述

JTY-GD-HA801-485光电感烟火灾探测报警器（以下称报警器）能够探测火灾时产生的烟雾。报警器采用光电感烟器件及优良的生产工艺，工作稳定，外形美观，安装简单，无需调试，可广泛应用于商场、宾馆、商店、仓库、机房、住宅等场所进行火灾安全检测。报警器内置蜂鸣器，报警后可发出强烈声响。报警器采用标准的 485 信号输出，Modbus 协议，支持二次开发。

功能特点

● 断电/自动复位可选

● 红外光电传感器

● 智能逻辑控制,滤除各种误报● 联网输出/LED 指示报警    ● SMT 工艺制造,稳定性强

● 防尘,防虫,抗白光干扰设计

● 执行标准：GB4715-2005,57-7

技术参数

工作电压:DC9-35V

灵 敏 度：0.1-0.3dB/m

信号输出：RS485

通信协议：Modbus-RTU

符合标准：GB4715-2005

工作环境：-10℃~50℃，≤95%，无凝露

待机电流：500uA（继电器常开）

报警电流：10mA  (继电器常闭)

报警指示:红色 LED常亮

传感器:  红外光电传感器

抗 RF 干扰:10MHz～1GHz 20V/m

覆盖区域 : 当空间高度为 6m ～ 12m, 一个探测器的保护面积对一般保护现场而言为 80m²,空间高度为 6m 以下时保护面积为 60m²,具体参数应以火灾自动报警系统设计规范 GB 50116～98 为准。

外型尺寸: 100(直径) * 48mm(高度)

接线说明

电源输入 10~30V 均可。485 信号线接线时注意 A\B 两条线不能接反，总线上多台设备间地址不能冲突。

2.将电源线、信号线与安装底座相连，探测器安装底座

  “红色”和“黑色”为直流电源无极性输入；

   “蓝色、黄色”为485A（3脚）、485B（4脚）

安装说明

1.用螺丝将安装底板固定在天花板上。

2.将探测器底端的定位凸点对准安装底座的定位凹槽

顺时针旋转即可安装好探测器。

参数设置

1、选择正确的 COM 口（“我的电脑—属性—设备管理器—端口”里面查看 COM 端口）。

2、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为 4800bit/s,默认地址为 0x01。

 3、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态。

 4、如果测试不成功，请重新检查设备接线及485驱动安装
