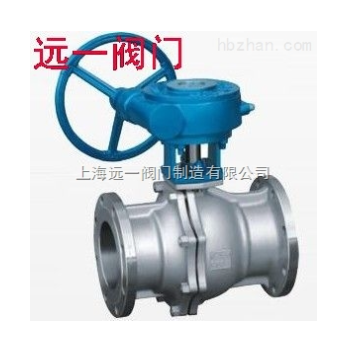

不锈钢蜗轮传动球阀Q341F-16P/25P/40P/RL

产品名称：不锈钢蜗轮传动球阀丨蜗轮球阀丨法兰蜗轮球阀丨蜗轮法兰球阀丨蜗轮浮动式球阀丨蜗轮固定式球阀丨蜗轮软密封球阀丨蜗轮硬密封球阀||产品型号：Q341F-16P/R/RL/Q341F-25P/R/RL/Q341F-40P/R/RL/Q341F-64P/R/RL/Q341F-100P/R/RL/Q341F-160P/R/RL

产品简介：

不锈钢蜗轮球阀可分为浮动蜗轮传动球阀和固定蜗轮传动球阀两大类。浮动蜗轮传动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。固定密封阀座的浮动蜗轮传动球阀，结构如图所示，在阀体内装有两个氟塑制成的固定密封阀座，在两间座之间夹紧一个由碳钢或不锈钢制成的浮动球，球体上有圆形通孔，开后时，通道打开；当阀杆转动时，球孔垂直于阀门的通道，靠介质的压力将球体紧压在后面的阀座上，保证阀门的密封。

工作原理：

不锈钢蜗轮球阀一般使用在中大口径尺寸的管道上,蜗轮传动是在原有的球阀阀杆上接止齿轮箱,只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。

产品特点：

1、不锈钢蜗轮球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

2、不锈钢蜗轮球阀完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

3、不锈钢蜗轮球阀它具有节流和控制流量之用。

4、不锈钢蜗轮球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质。

主要设计参数：

设计、制造：GB/T12237-89、JIS、API

法兰连接：JB/T79-94、GB9113-2000、ANSI B16.5

结构长度：GB12221-89、JIS、API

公称通径：DN50～700mm

公称压力：PN1.6、2.5、4.0、6.4、10.0、16.0MPa
