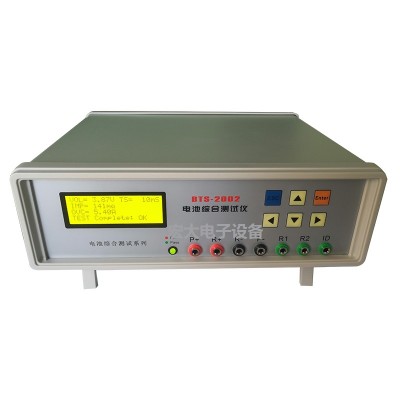

BTS-2002电池综合测试仪聚合物数码电池综合检测仪

本电池测试仪BTS-2002系列包括如下一些产品：

1．BTS-2002基本型号，可以测试0-lOV以内各种电池，可测试1-2节锂电池

2其他根据客户要求特别订制开发的型号，如大电流大功率电池测试仪等等

功能概述

BTS-2002电池综合测试仪所具有的基本功能包括：

1．电池静态参数快速检测。

1.1 电池电压检测（对于已经处于保护状态的锂电池，可自动唤醒）

1.2 电池内阻检测

1.3 电池可充电性能检测

1.4 电池可放电性能检测

1.5 电池过电流大小检测（仅针对锂电池）

1.6 电池短路保护功能检测（仅针对锂电池）

1.7 电池内部识别电阻1（或热敏电阻）检测

1.8 电池内部识别电阻2（或热敏电阻）检测

1.9 以上可检测数值大小的部分，可分别设定上限和下限加以快速筛选。

1.10 对于通讯码片的电池可进行通讯码测试（目前仅针对DS2502兼容码片）

2．电池容量检测。

针对所选择的电池类型和电池串联个数以及电池容量，自动选择合适的电压

和电流，进行一次完整的充电和放电测试，在放电过程中，计算电池的真实容

量，给电池的性能判别提供有力的参考依据。

3．可单独选择的电池充电功能。

选择此项功能，本测试仪可以作为一个多功能的智能充电器使用，针对各种类

型的各种组合方式可充电电池组充电(BTS-2004型号可对4节串联的锂

电池，12串的镍氢电池，6串的免维护电池进行快速充电），方便了电

池使用和测试的方便，在充电的同时，实时显示充电时间，以及己经充入的电

量（以mAH为单位显示）。

4．可单独选择的电池放电功能。

选择此项功能，本测试仪可以单独对一个电池作放电，同时控制放电截止电压，

避免了通常采用电子负载或者电阻放电带来的容易过放电的弊端，非常方便的

适合工厂对电池产品的测试，操作也很方便，只需要选择电池类型，电压和容

量就可以启动智能放电程序，对电池进行放电操作。

5．数控电流电压源功能。

选择此项功能，本仪器可作为一台精密数控直流电源使用，输出20V

(BTS-2004)或l0V (BTS-2002)，输出2A的直流电源，可以直接设定

输出电压和限制电流，可以很方便的用在电池充电、测试，以及给其他设

备供电的功能，扩大的仪器的适用范围。

6．数控电子负载功能。

选择此项功能，本仪器可作为一台精密电子负载使用，可以设定工作在恒流、

恒压、恒电阻、以及恒功率模式下运行，在恒压之外的运行模式下，还可以设

定截止电压(cut off),以方便电池的放电测量，可以让负载电压低于设定截止

电压的时候，自动切断工作电流，避免电池的深度放电对电池的损害。除此之

外，也可以将本仪器用于其他需要电子负载的场合，如充电器测试，开关电源

的老化测试等等。

7．电压和内阻表功能

选择此项功能，本仪器可以作为一个普通3位半数字电压表和数字毫欧表使

用，可以连续的指示输入电压和电池的内阻，以及附加的两个ID电阻值，可

以直接代替专用内阻表使用，用于快速的电池筛选和检测。

8．仪器校准功能

选择此项功能，可以在不开外壳的情况下，对仪器作校准处理，以随时保持较

高的测量精度，可以校准的项目包括：电压测量、内阻测量、充电电流测量、

放电电流测量等等，此项功能选择需要输入校准密码，避免无关人员的误操作。
