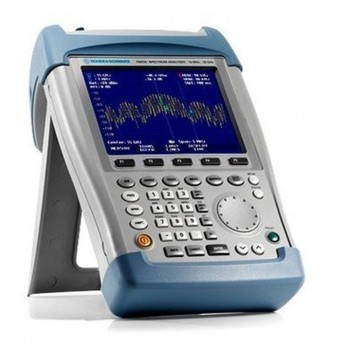

罗德与施瓦茨FSH20手持式频谱分析仪

罗德与施瓦茨FSH20手持式频谱分析仪


主要特点
• 频率范围：9 kHz 到 3.6 GHz ,8 GHz, 13.6GHz, 20GHz
• 高灵敏度 (<–141dBm；前置放大器打开时，<–161 dBm )
• 20MHz解调带宽，便于分析LTE信号
• 较低的测量不确定度（< 1 dB）
• 分辨率带宽zui低可达1 Hz，清晰呈现信号细节
• 高达20 MHz的信号解调带宽，满足未来的测试需求
• 内置的跟踪信号源和VSWR电桥，带直流偏置电源
• 全系标配THD/OBW/ACLR/SEM/信道功率/门控触发扫描等测量功能
• 选配全功能双端口网络分析、电缆断点分析与矢量电压表
• 选配频谱瀑布图功能，捕获与记录偶发信号
• 选配WCDMA/CDMA2000/EVDO/LTE-FDD/LTE-TDD解调测试
• 可选配丰富的天线探头等配件，轻松完成各种射频测量任务
• 坚固的防水外壳，适合现场的恶劣工作条件
• 重量轻（带电池3 kg），易于手持，中文界面、功能键触手可及
• 支持GPS定位功能
• 易于更换的高容量锂离子电池，工作时间可达4.5小时
• 用于远程控制和测量数据传送的LAN口和USB接口，测量结果可保存在SD卡中
• Firmware终身免费升级
• 随机赠送FSH4View软件，用于设置与测量结果的交换存档和处理（支持XP/Vista/Win7）

产品特性
发射台的安装和维护

• 脉冲信号的功率测量

• 信道功率测量

• 至故障点距离(DTF)测量

• 双端口矢量网络分析

• 标量网络分析

• 单端口电缆损耗测量

• 频率高达18 GHz 的功率测量

• 频率高达4 GHz 的定向功率测

电磁场测量

• 定向天线的场强测量

• 全向天线的场强测量

实验室或检修中的诊断应用

• 通用频谱分析

• EMC 问题的定位
存档和远程控制

• R&S®FSH4View 软件可用于对测量结果进行存档

• 通过LAN 或USB 进行远程控制

便于操作

• 通过键盘和旋钮实现快速功能选择

• 在任何位置角度均可容易的读取测量结果

• 通过信道表来设置频率

• 接头便于连接，并且有良好的保护措施
