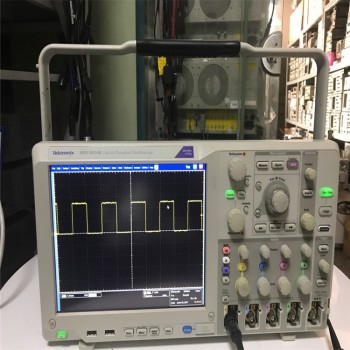

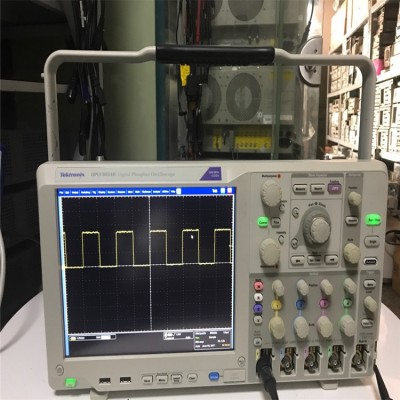

DPO5054B混合信号示波器

当前更快数据速率和更小定时裕量的设计需要示波器具有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列示波器不仅拥有杰出的信号保真度，而且提供高达 2 GHz 的带宽和 10 GS/s 采样率，同时还具有高级分析和数学运算功能，这些功能均可供您随时享用。在示波器上可以运行基于 Windows® 的分析软件。只需单击可视触发，即可轻松捕获复杂的信号。MSO 型号包括 16 条数字定时通道，所有型号的配置均可解码常见的串行协议，方便您全面了解您的系统。

主要性能指标

2 GHz、1 GHz、500 MHz、350 MHz 四种带宽型号

一条或两条通道上高达 10 GS/s 的实时采样率，所有通道上高达 5 GS/s 的采样率

MultiView zoom™ 高达 250 M 点记录长度

FastAcq® 采集技术，>250,000 wfm/s 的z大波形捕获速率

Fastframe™ 分段存储器采集模式，段数高达 290,000 个，>310,000 波形/秒的捕获速率

标配 10 MΩ 无源电压探头，提供了 <4 pF 电容负荷及 500 MHz 或 1 GHz 模拟带宽

使用 HiRes 采样时垂直分辨率 >11 位

用户可以选择带宽极限和 DSP 滤波器，降低噪声，提高低频测量精度

主要特点分析

 inspector® 控制功能，轻松导航和自动搜索波形数据

高级触发套件，标配可视触发和搜索

53 种自动测量，可供选择的滤波功能、波形数学运算和 FFT 分析

波形直方图、眼图、TIE（抖动/定时）测量和分析

使用 MATLAB、Visual Studio 和 Excel 进行用户可定义的数学运算

选配内存分析、高级抖动、串行数据、功率和宽带 RF

主要协议特点

中速（100 Mb/s 至 1 Gb/s）总线的触发和解码选件

低速 (10 Mb/s) 总线的触发和解码选件

USB2.0、以太网、USB 电源、MOST 和汽车以太网的一致性测试选件

在通信、计算和视频标配上进行模板测试

混合信号设计和分析（MSO 系列）

16 条数字通道（用户可升级）

MagniVu™ 高速采集技术，在数字通道上提供了 60.6 ps 的精细定时分辨率

并行总线自动触发、解码和搜索

每条通道单独设置门限

查看性能差异

凭借高达 2 GHz 的模拟带宽和高达 10 GS/s 的采样率，MSO/DPO5000B 系列确保您拥有捕获具有非常好的信号保真度和分辨率的波形所需的性能，以便查看微小的波形细节。
