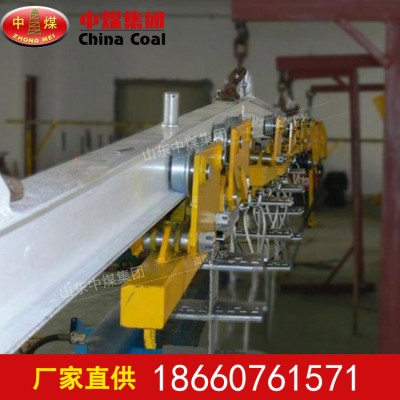

矿用单轨吊简介：  　　液压单轨吊的执行标准是Q/MSKY03-2010，这种设备和其他的一些设备有着截然不同之处，单轨吊的设计理念很独特，技术也很高超，单轨吊是一项对于协助工作人员完成操作作业的设备，有它的协助工作使工作会更好的操作完成，而且操作步骤简单，工作人员可以简便完成任务，是工作人员的好帮手，TDY-100型矿用电缆拖挂单轨吊（以下简称“单轨吊”），是利用悬空轨道，以液压为动力，实现煤矿井下辅助运输的一种装置，作为矿山井下电缆移动、吊挂的专用设备，达到减少电缆移动次数，减少工作人员，减轻工人劳动强度的效果。采用液压推拉装置以及弹簧刹车装置，保证设备使用安全可靠    　　矿用单轨吊特点：  　　电缆只需一次铺设，减轻工人劳动强度。设备操作十分简单，前后移动只需动作一个阀柄即可完成，操作灵活方便。现有的电缆拖运车在拖动电缆时至少需要3～4个人协调工作才能完成任务，并且劳动强度比较大，  　　TDY — 150  　　牵引力：100 KN  　　产品类型代号：矿用电缆拖挂单轨吊  　　主要参数  　　适用巷道倾角：0°~18°  　　工作介质：乳化液  　　工作压力：16~20MPa  　　牵引力：100KN  　　推移行程：500mm（步进0-500mm，可连续行走）  　　运行速度：80m/h  　　设备工作倾角：±18°    　　单根轨道适应巷道坡度变化：5°/3m  　　外供乳化液工作压力：20~31.5MPa  　　单个制动装置的静制动力：80KN  　　设备外形（长x高）： 0.52x0.65m  　　拖挂长度：150m  　　操作方式：手动  　　设备总重量：6000Kg  　　矿用单轨吊使用方法：  　　(1)使用习惯：制动器可以根据用户的不同使用习惯，可以选择放在挂缆小车中间或者是末端（采煤机方向），放在末端使用时，在制动器之后仅设置一个挂缆小车与制动器刚性连接，随着综采工作面的每次推进，要不断的操作推进缸。放在中间使用时，与两个制动器连接的小车与制动器刚性连接，在采煤面一侧的小车要使用一个刚性杆（用户自备）将末端的小车与刮板运输机机尾连接起来，随着刮板运输机的推移，后部挂缆小车被自动推动，挂缆小车缩
