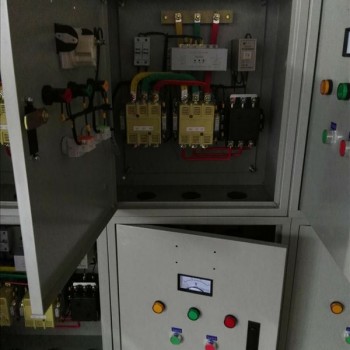

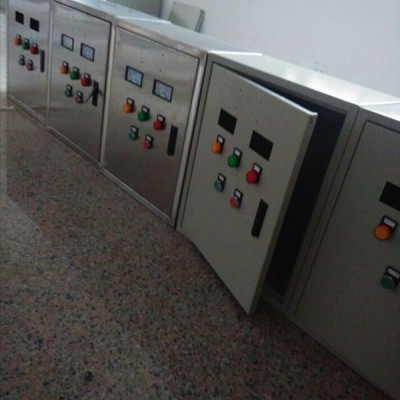

30千瓦星三角起动柜 22KW自耦减压配电箱

星三角形降压起动的原理。

“星三角”降压起动控制柜主要用于交流50Hz或60Hz， 额定工作电压至380V，在AC-3使用类别，额定工作电流至电路中，作为电动机的起动之用，起动器设有空气，可自动进行“星三角”转换，

异步电动机的星—三角启动电路适用380V三角接线的电动机，启动时将它接成星形，使每相绕降压 ，从而使启动时线电流降为1/3，但是启动转矩也降为,1/3启动后恢复为三角接线，转入正常运行。

星三角起动柜优点是简单经济，但要求电机在正常运转时是角形接法，且星接点引出到接线盒内，而且空载启动。缺点是星角切换时转矩和电流冲击较大；保护功能单一，对电机容易造成损坏；电源线是三根进线六根出线的，电缆线接起来比较麻烦增加电缆成本，选型方面：风机、水泵要提高一个级别选型，重载要提高2个级别以上选型。 自耦减压启动需要自耦变压器，成本略高。此柜体积大，笨拙沉重不利于运输；启动电流可在范围内调节，启动效果比星角好；保护功能单一，对电机容易造成损坏；电源线是三根进线三根出线的，选型方面：风机、水泵要提高一个级别选型，重载要提高2个级别以上选型。软启动的启动时间和电流都可调，此柜体积小，重量轻有利于运输。保护功能齐全，有利于保护电机，电源线是三根进线三根出线的，选型方面：风机、1：1选型就可以的，重载要提高1个级别以上选型。

工作原理

星三角启动柜利用时间继电器自动进行星形至三角形转换，使电动机起动时以降低电压及电流。

主要性能及技术参数

1.当起动器起动电动机时，使每相定子绕组所受的电压在起动时降低到电路中的57.7%,其电流为直接起动时的1/3，而起动转矩也同时减少到直接起动时的1/3；

2.星三角启动柜的工作制为间断长期工作制或反复短时工作制，反复短时工作下的操作频率为每小时30次，连续操作起动的间隔时间为90秒；

控制原理：当按下启动按钮后，电源相通过热继电器动断接点、停止按钮的动断接点、启动按钮动合接点及交流接触器的线圈接通电源，使交流接触器线圈带电而动作，其主触头闭合使电动机转动。，保持交流接触器线圈始终处于带电状态，这就是所谓的自锁（自保）。与启动按钮并联起自锁作用的常开辅助触头称为自锁触头（或自保触头）。

非标可以定做
