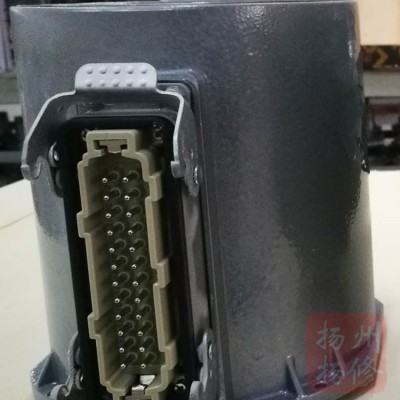

WK三相开关型电装控制器为一体化设计，设有活接口可与执行机构连接，控制执行机构动作。其内部由微电脑控制板采集各类信号输入，输出开关信号驱动交流接触器实现电装开、关动作。

使用环境

WK三相开关型电装控制器可直接安装在电动执行机构上，防护等级IP65，使用环境要求说明如下：

工作电压范围：380VAC±20%50/60Hz；

使用温度范围：-20℃~70℃；

使用湿度范围。≤90%RH，不结露；

周围不含强腐蚀性、易燃易爆气体或粉尘。

操作说明:

WK三相开关型电装控制器可实现就地或远方控制，主要功能和具体操作方法如下：

切换工作模式

面板上的就地按键和远方按键可自由切换操作模式。电装通电后默认为远方操作模式，远方信号灯亮，此时由远方控制端口输入的开、关、停信号控制电装动作，不响应面板开、关、停按键操作；如需切换到就地操作模式，只要按一下就地按键便切换到就地模式，就地指示灯亮，此时可通过面板按键操作电装。

选择动作方式

控制面板上设有按键操作模式选择功能，此功能可选择点动操作或自保持操作。点动时停止键无效，按住开按键电装开，松开开按键电装便停止；按住关按键电装关，松开关按键电装便停止；自保持操作时，按一下开按键电装开，按一下停按键电装才停止；关操作相同。

总装时已将此功能用过连接线引致用户接线端口，无需开盖选择，用户接线端19和20短接便选择点动操作；19和20断开选择自保持操作。

自动限位

控制器内模块检测限位输入，可自动限位。开限位动作时停止开输出；关限位动作时停止关输出。

状态指示

面板上除了就地、远方状态指示外，还有开、关状态指示，正在开阀时，开灯闪烁，开限位动作时开灯亮；正在关阀时，关灯闪烁，关限位动作时关灯亮。

状态反馈

控制器输出远程状态和故障状态无源干接点到机房。

当选择远方操作模式时，远程干接点闭合，表明可进行远程操作；当选择就地模式时，接点断开；

当控制器发生故障时，如电源缺相，故障反馈干接点闭合，通知机房。同时面板上开和关指示灯同时闪烁，蜂鸣器每隔数秒鸣响2次发出警报；

缺相检测及相序自适应

控制器内模块实时检测三相电源的相位输入，当发生缺相时停机报警；若检测到相序反则自动调换开关输出，以便执行器按正确的方向动作。
