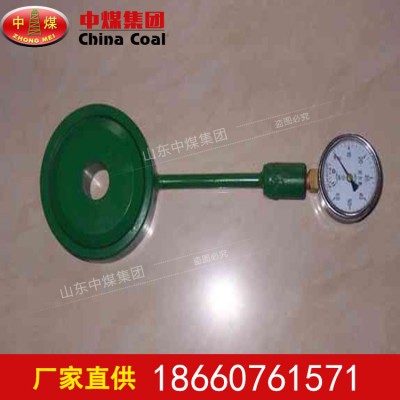

锚索测力计用途 锚索测力计

锚索测力计用途

锚索测力计是用于长期监测水工结构物及其它混凝土结构物、岩石边坡、桥梁等预应力的锚固状态，并可同步测量埋设点温度的振弦式传感器。锚索测力计有二弦.三弦.四弦和六弦。通过振弦频率读数仪读出测力计各支应变传感器的实时测量值并利用仪器特性参数可算出锚索所施加的压力。

锚索测力计技术参数

规格代号 VWA-100/5000

测力筒高L：mm 80/90

尺寸参数 锚索内直径d：mm 100~350

锚索外直径d：mm 120~370

额定载荷P：kN 0～5000

zui大载荷Pm：kN 0～6250

性能参数 应变计支数：4

灵敏度：%F.S ≤ 0.04

测量精度：F.S ±0.25%

温度测量范围：℃ -40～+150

温度测量精度：℃ ±0.5

耐水压：MPa ≥0.5

绝缘电阻：MΩ ≥50。

锚索测力计工作原理

锚索测力计在测力钢筒上均布着数支振弦式应变计，当荷载使钢筒产生轴向变形时，应变计与钢筒产生同步变形，变形使应变计的振弦产生应力变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出引起受力钢筒变形的应变量，代入标定系数可算出锚索测力计所感受 到的荷载值。
