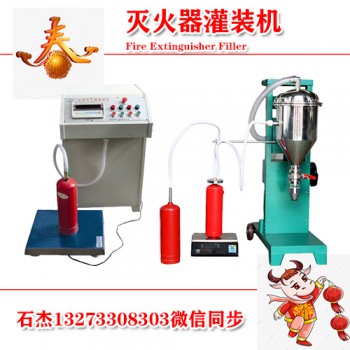

灭火器灌装机

 本实用新型公开了一种灭火剂充装设备及其灭火系统，该设备包括真空泵、储存容器一、充装组件一、储存容器二、充装组件二、储存容器三、充装组件三、储存容器四以及充装组件四。真空泵抽真空，储存容器一存储灭火剂。充装组件一将灭火剂单向充装至灭火器中。储存容器二存储溶剂，充装组件二将溶剂单向充装至灭火器。储存容器三存储氦气，充装组件三将氦气单向充装至灭火器中。储存容器四存储氮气，充装组件四将氮气单向充装至灭火器中。混合组件包括充装总球阀。充装组件一、充装组件二、充装组件三以及充装组件四的输出端相连并构成进入通道，进入通道连通充装总球阀的输入端。

本实用新型有效降低充装压力误差，满足各种需求的填充要求。
1.一种灭火剂充装设备，其用于对灭火器充装灭火剂，其包括：
真空泵，其用于对灭火器抽真空；
储存容器一，其用于存储至少一种灭火剂；
充装组件一，其用于将储存容器一中的灭火剂单向充装至灭火器中，并调节所述灭火剂的流量；

其特征在于，所述灭火剂充装设备还包括：
储存容器二，其用于存储填充与所述灭火剂相匹配的溶剂；
充装组件二，其用于将储存容器二中的溶剂单向充装至灭火器中，并调节所述溶剂的流量；

储存容器三，其用于存储作为灭火器检漏材料的氦气；
充装组件三，其用于将储存容器三的氦气单向充装至灭火器中，并调节所述氦气的流量；
储存容器四，其用于存储氮气；

充装组件四，其用于将储存容器四的氮气单向充装至灭火器中，并调节所述氮气的流量；以及
混合组件，其包括充装总球阀；充装总球阀用于调节进入灭火器的灭火剂的流量；

其中，所述充装组件一、所述充装组件二、所述充装组件三以及所述充装组件四的输出端相连并构成一个进入通道，且所述进入通道连通充装总球阀的输入端。
2.如权利要求所述的灭火剂充装设备，其特征在于，所述充装组件一包括出口球阀、灭火剂压力表、填充球阀(以及止回阀一；出口球阀安装在储存容器一(的出口处，并用于调节储存容器出的灭火剂的流量；灭火剂压力表用于检测并显示储存容器一中灭火剂的存储压力；填充球阀用于调节从出口球阀流出至灭火器的灭火剂的流量；止回阀一紧结于填充球阀，并用于阻断灭火器中的灭火剂流通至储存容器一中流通。
