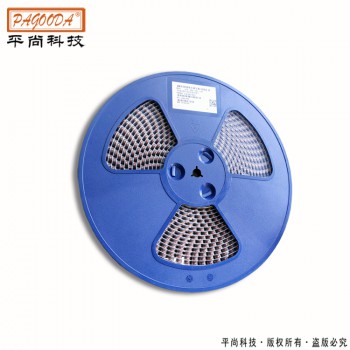

CD型贴片功率电感-家用电器专用-质量保证

贴片CD电感特征性能，其有平底容易表面贴装，较强的可焊性，焊接牢固。高品质高Q值，耐大电流。非屏蔽铁氧体磁芯构造，成本较低。产品无铅，符合欧盟ROHS标准。主要应用于电源、LED灯、仪器仪表、舞台灯光、日用家电、宽带网络、安防、健身器材、电脑周边、户外亮化、通讯、数码、汽车电子、大型设备等电子成品。



  然而对于贴片CD电感的命名定义说明就如下了，例如：LRCD75F151KT05



 1.产品的系列型号名称是:LRCD型的，L是指电感，R绕线；



 2.产品尺寸的表示：75，其是直径X高度，例如7表示直径为7mm，5表示高度为5mm，允许公差±0.3mm；



 3.电感量：151=150uH，在此类推下去； 1.2N 1.5N 2.2N 3.9N 6.8N……
       1R0K 1R2K 2R2K 2R7K 3R3K 4R7K……
       10u 15u 12u 18u 22u……
       1MH 1.2MH 1.5MH 1.8MH 2.2MH……



4.电感值公差：J=±5%、K=±10%、L=±15%、M=±20%、N=±30%，可按要求定做；



5.电流：T03=300MA、T05=500MA、T10=1A、T20=2A、T30=3A。
